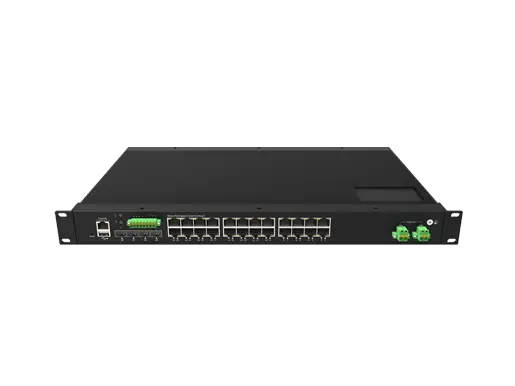

Name: 24xGE RJ45, 4x10G SFP Unterstützung DI/DO und RS485, Port 1-4 Unterstützung BT 90w
Brand: Lanao Communication Technology Limited.
Availability: InStock

24xGE RJ45, 4x10G SFP Unterstützung DI/DO und RS485, Port 1-4 Unterstützung BT 90w

IRSL3M-04X24GHP-2DSU-L

IRSL3M-04X24GHP-2DSU-L sind die hoch zuverlässigen von Layer 3 verwalteten industriellen PoE-Switches mit 24-Port 10/100/1000Base-T PoE und 4-Port 1G/2.5G/10GBase-X SFP.

Übersicht

Spezifikationen

Konnektivitäts lösungen

Modelle

Ressourcen

IRSL3M-04X24GHP-2DSU-L sind die hoch zuverlässigen von Layer 3 verwalteten industriellen PoE-Switches mit 24-Port 10/100/1000Base-T PoE und 4-Port 1G/2.5G/10GBase-X SFP. Sie entsprechen dem IEEE 802.3af PoE, IEEE 802.3 bei PoE, IEEE 802.3bt PoE-Standard protokoll, der maximale Strom verbrauch pro Port kann 90W (1-4 Ports) erreichen. Mit vollem Gigabit-Downlink und 10G-Uplink können sie eine hohe Leistung und die Möglichkeit bieten, große Mengen an Video, Sprache und Daten schnell über ein Netzwerk zu übertragen. Sie unterstützen DI/DO/RS485, G.8032 ERPS, MSTP/RSTP/STP Redundanz technologien, Layer 3-Funktionen für statisches Routing und dynamisches Routing, leistungs starke Layer 2-Verwaltung und sichere Funktion. was sie alle ideal für große industrielle Netzwerke macht.

Es ist auch hoch kosten günstige einfach zu bedienende Geräte, die wesentliche industrielle Ethernet-Netzwerk funktion bieten, einschl ießlich des breiten Spannungs eingangs 44-57VDC, redundantes Leistungs design mit DC/DC, robustes IP40-Lüfter-loses Gehäuse mit Rack-Montage, großer Betriebs temperatur von-40 ° C bis 75 ° C sowie hoher EMI/EMC-Leistung. Sie sind die beste Wahl für schwere Industrie fabrik, Transport, Öl & Gas, Chemie, IP-Überwachung und Verarbeitung Automatisierung Bereich, wo die Umwelt bedingungen hart und kritisch sind.

Merkmale

● 24*10/100/1000Base-T RJ45 PoE, 4*1G/2.5/10GGBase-X SFP
● DC/DC redundante Leistung 44-57V Eingang mit Polarität rückwärts/Überspannung/Übers trom schutz
● Entspricht IEEE 802.3af PoE und IEEE 802.3 bei PoE-Standard
● Unterstützung USB One-Key-Konfiguration und Upgrade
● DI/DO/RS485 sind optional
● Layer 3-Funktionen: Unterstützt statisches und dynamisches Routing, RIP, OSPF, BGP4,ECMP, VRRP
● Schicht 2 Features: VLAN; ERPS, STP/RSTP/MSTP; Link-Aggregation, IGMP-Snooping, Port-Spiegelung, QinQ, 802.1X, Port-Isolation, RMON, NTP-Client, DHCP-Snooping/Client, Ping/Tracert-Test, ACL-, QoS-und SFP-DDM-Funktion
● Verwaltung und Wartung: IPv4-und IPv6-Management, PoE-Management; Unterstützung Web, SNMP, CLI, Telnet/SSH-Management-Methode; Unterstützung der Benutzer verwaltung, System protokoll, konfiguration Upload/Download über Web-Schnitts telle, Firmware-Upgrade über HTTP/TFTP/USB
● Unterstützung G.8032 ERPS-Protokoll, Erholungs zeit ≤ 20ms
● Unterstützung 6KV Überspannung schutz und ESD: Air-15kV, Contact-8kV schutz
● IP40 lüfter los und Rack-Mount-Hardware-Design
● Betriebs temperatur: -40 ° c ~ 75

Örtlich festgelegter Hafen	24x0/100/1000Base-T RJ45 PoE, 4x1G/2,5G/10GBase-X SFP
Verwaltungs hafen	1 xRJ45 Konsolen port (115200,8,N,1)
	1xUSB 2.0 für Konfiguration und Firmware
Daten & Alarm kanal (optional)	1 Kanal RS485
	1 Kanal DI (digitaler Eingang)
	1 Kanal DO (digitaler Ausgang)
Standard	IEEE 802.3 10Base-T Ethernet
	IEEE 802.3u 100Base-TX Ethernet
	IEEE 802.3ab 1000Base-T Ethernet
	IEEE 802.3z 1000Base-X Ethernet
	IEEE 802.3x Durchfluss kontrolle und Gegendruck
	IEEE 802.1D Spanning Tree Protocol
	IEEE 802.1W Rapid Spanning Tree Protocol
	IEEE 802.1Q VLAN
	ITU-T G.8032 ERPS
	IEEE 802.1X Port Authentifizierung Netzwerks teuerung
	IEEE 802.1ab LLDP
	IEEE 802.3ad LACP
	IEEE 802.3af PoE
	IEEE 802.3 bei PoE
LED-Indikatoren
P (Leistungs anzeige)	Aus: Gerät ist aus geschaltet oder fehl geschlagen	An: Gerät Einschalten ist normal
S (Systems tatus anzeige)	Blinken: Geräte initial isierung	Auf: Gerät im normalen Betrieb
USB (USB-Status anzeige)	Aus: USB-Flash-Laufwerk nicht oder nicht vom Gerät erkannt
	Auf: USB-Flash-Laufwerk wird vom Gerät erkannt
	Blinken: Gerät liest und schreibt die Daten vom USB-Flash-Laufwerk
ALM (Fehlers tatus anzeige) Rot	Aus: Gerät im normalen Arbeits zustand	Auf: Fehler alarm
1-24	Aus: Ports verbinden sich nach unten
(Kupfer häfen Indikatoren) Grün	On: Häfen verbinden sich
	Blinken: Daten auf TX/RX
1-24 (PoE-Status indikatoren) Gelb	Aus: PoE funktioniert nicht
	Auf: PoE arbeiten
25-28 (Kupfer häfen Indikatoren) Grün	Aus: Ports verbinden sich nach unten
	On: Häfen verbinden sich
	Blinken: Daten auf TX/RX
Leistungs parameter
Eingangs spannung	DC 44 ~ 57V(802.3af)
	DC 52 ~ 57V(802.3at)
	Redundante Leistungs aufnahme
Eingangs strom	9A DC-Eingang Max
Gesamt strom verbrauch	Volle Beladung ohne PoE≤ 32W
	PoE-Leistungs budget ≤ 370W
Steck verbinder	Abnehmbarer 2 * 2-poliger Klemm block
Schutz der umgekehrten Polarität	Unterstützung
Überspannung schutz	Unterstützung
Übers trom schutz	Unterstützung
Schicht 2 Funktionen
Hafen aggregation	Unterstützung GE-Port-Aggregation
	Unterstützung 2.5GE Aggregation
	Unterstützung 10GE Aggregation
	Unterstützung der statischen Aggregation
	Unterstützen Sie die dynamische LACP-Aggregation
	Bis zu 64 Aggregations gruppen und bis zu 8 Ports pro Gruppe
Hafen merkmale	Unterstützung IEEE 802.3x Fluss kontrolle
	Unterstützungs-Schnitts telle zähler
	Unterstützung der Hafen isolation
	Port-Spiegelung (Eins-zu-Eins, Viele-zu-Eins)
	Unterstützung schleifen erkennung (Port-basiert; VLAN-basiert)
	Unterstützung Broadcast Storm Unterdrückung (Broadcast; unbekanntes Multicast; unbekanntes Unicast)
Mac-Adresse	Unterstützung der statischen Mac-Adress verwaltung
Tabellen verwaltung	Unterstützung der dynamischen Mac-Adress verwaltung
	Unterstützung Filterung Mac-Adresse
	Unterstützung MAC-Limit basierend auf Port und VLAN
	Unterstützung MAC Flapping basierend auf Port und VLAN
VLAN	Unterstützung des Zugangs modus
	Trunk-Modus unterstützen
	Unterstützung Hybrid-Modus
VLAN-Klassifizierung	Mac-basiertes VLAN
	IP-basiertes VLAN
	Protokoll basiertes VLAN
GVRP	Normaler Modus
	Fester Modus
	Verbotener Modus
QinQ	Hafen basiertes QinQ
	VLAN-basiertes QinQ (VLAN-Stacking; VLAN-Mapping)
	Flow-basierte QinQ
LLDP	LLDP (Link Layer Discovery Protocol)
Ring Netzwerk Protokoll	Unterstützung IEEE 802.1 D-STP
	Unterstützung IEEE 802.1 W-RSTP
	Unterstützung IEEE 802.1 S-MSTP
	Unterstützung G.8032 ERPS-Protokoll, Single Ring, Sub Ring und Major Ring
	Erholungs zeit ≤ 20ms
L2 Multicast
IGMP-Schnüffeln	Unterstützung IGMP Snoop ing
Gruppen adresse	Adresse der Selbsthilfe gruppe
Sicherheits funktionen
ACL	IP-Standard ACL
	MAC verlängern ACL
	IP-Verlängerung ACL
	IPv6 ACL
QoS	Unterstützen Sie die QoS-Klasse, und bemerken Sie
	Unterstützung SP, WRR Warteschlangen planung
	Eingangs hafen basiertes Tarif limit
	Hafen basiertes Emissions limit
	Unterstützung politik basierter QoS
802.1x	Hafen zugangs kontrolle
	Mac-Adresse Zugriffs kontrolle
	RADIUS-Server
Hafen-Sicherheit	Hafen-Sicherheit
IP-Quellens chutz	IP-Port/MAC-Bindung
ARP-Check	Unterstützung ARP-Check und ARP-Paketfilter ung für illegale Benutzer
Zugangs kontrolle	Unterstützung Telnet/SSH/HTTP/HTTPS Benutzer zugriffs kontrolle
Management & Wartungs funktionen
Benutzer verwaltung	Unterstützung Passworts chutz
	Unterstützung der Benutzer autor isierungs verwaltung
SNMP	Unterstützende Version SNMP V1/V2C/V3
Web verwaltung	Web verwaltung
	Unterstützung HTTP V 1.1
	Unterstützung HTTPS
CLI-Verwaltung	Konsolen-/Telnet-Kommando zeilen verwaltung
RMON	Unterstützung RMON (Fern überwachung) Alarm
Firmware-Upgrade	Firmware-Upgrade
Fehler erkennung	Ping/Traceroute
	Sterben keuchen
	Unterstützung optischer Transceiver DDM-Funktion
Kabel erkennung	Unterstützung Kupfer-Port-Kabel-Erkennung
PoE-Verwaltung	Unterstützung 802.3af/802.3at
	Unterstützung PD Watchdog
	Unterstützung des PoE-Priorität managements
	Unterstützung Max PoE Power-Konfiguration für jeden Port
	Unterstützung Alarm Wasserlinie Konfiguration
	Unterstützung reservierter Strom konfiguration
NTP	Netzwerk zeit protokoll
Syslog/Debug	Syslog/Debug
	Syslog senden an drei Server
Konfiguration Import/Export	Unterstützung FTP/TFTP remote import/export
	Unterstützung USB-Import/Export
Verwaltung der doppelten Partition	Unterstützung dual partition switching
Anwendungs protokoll funktionen
DHCP-Schnüffeln	DHCP-Snooping-Vertrauens hafen
	Unterstützung Remote-ID/Circuit-ID-Konfiguration
	DHCP-Option-82
DHCP-Client	Unterstützung DHCP-Client
Telnet-Server	Unterstützung telnet server
Telnet-Client	Unterstützung telnet client
SSH-Server	Unterstützung SSH-Server
TACACS	TACACS (der Terminal-Zugangs controller greift auf das Kontroll system zu)
Sflow	Unterstützung der Netzwerk verkehrs analyze
TFTP	Unterstützung TFTP-Client
Schicht 3 Funktionen
ARP	ARP Tisch alterung
DHCP-Server
IPv4 / IPv6	Statisches Routing
ECMP	Unterstützung ECMP (gleichwertige Mehrweg-Routing)
	Unterstützen Sie die Konfiguration von ECMP Max Next-Hop
	Ausgewogene Konfiguration der Unterstützung kapazität
Routen politik	IPv4 Präfix-Liste
VRRP	Virtuelles Router-Redundanz protokoll
Routing-Protokoll-Spezifikation
RIP	RIPv1/v2
OSPFv2	OSPFv2
BGP4	BGP4
	BGP Unterstützung Routing Rekursives ECMP
	Unterstützung, um die Anzahl der Nachbarn und nach oben/unten zu sehen
IS-IS	IS-ISv4
Routing-Eintrag	13K
Schalt funktionen
Schalt kapazität	128Gbps
Paket weiter leitung srate	190,4 Mpps
MAC-Adress tabelle	16K
VLAN	4K
Puffer	12M Bit
Weiter leitungs verzögerung	<5us
Jumbo-Rahmen	Unterstützung 10Kbytes
MDX/MIDX	Unterstützung
Wachhund	Unterstützung
Mechanische Struktur
Fall-Schutz	IP40
Installation methode	Rack monti erbar
Abmessung (W * D * H)mm	44045280mm
Gewicht	LA-IS8M3-10G0424PB-L: 5.3KG:
	LA-IS8M3-10G0424PB-UR-L: 5,4 KG;
Betriebs umgebung
Betriebs temperatur	-40 ° c ~ + 75
Lagerung/Transport Temperatur	-40 ° c ~ + 85
Relative Luft feuchtigkeit	Betrieb Luft feuchtigkeit: 10%-90% RH
	Lagerung feuchtigkeit: 5%-95% RH
Industrieller Standard
EMS	Überspannung schutz der Macht: IEC 61000-4-5 DC:6KV/6KV (8/20us)
	Überspannung schutz von Ethernet-Ports: IEC 61000-4-5 6KV/2KV(10/700us)
	RS: IEC 61000-4-3 80 MHz-1 GHz: 10 V/m
	EFT: IEC 61000-4-4 Leistung 4K, Signal 2K
	CS: IEC 61000-4-6 10V
	ESD: IEC 61000-4-2 Kontakt: 8K; Luft: 15K
EMI	FCC Teil 15B Klasse A
Schock	IEC 60068-2-27
Freier Fall	IEC 60068-2-32
Vibration	IEC 60068-2-6
Zertifizierung	CE/RoHS/FCC
MTBF	> 200.000 Stunden

Dimension

Dimension of 24xGE RJ45, 4x10G SFP Support DI/DO and RS485, Port 1-4 Support BT 90w

Bestell informationen
IRSL3M-04X24GHP-2DSU-L	L3 Managed Industrial Rack mount PoE-Schalter 24xGE RJ45, 4x10G SFP Port 1-4 Unterstützung BT 90W redundante Dual-Strom versorgung DC44-57V Eingang Unterstützung DI/DO und RS485

Date	Version	Description			Download
2025-03-11		Data sheet _ L3 verwaltete industrielle Rackmount-Schalter 24xGE RJ45, 4x10G SFP , IRSL3M-04X24GHP-2DSU-L _ V 3.0 TL
