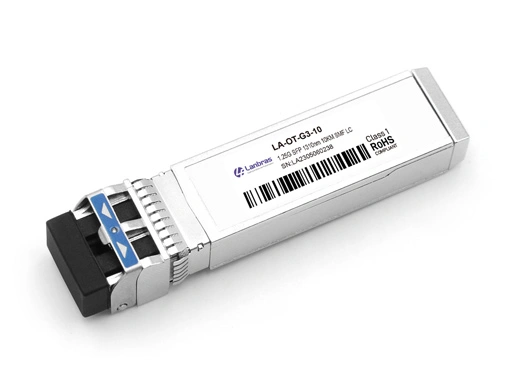

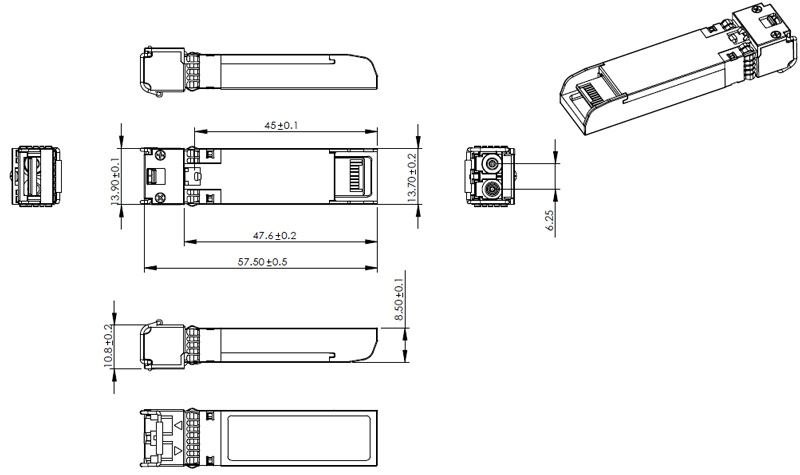

Name: 10 Gb/s SFP CWDM 10km Transceiver
Brand: Lanao Communication Technology Limited.
Availability: InStock

Übersicht

Spezifikationen

Konnektivitäts lösungen

Modelle

Ressourcen

Merkmale
● SFP-Paket mit LC-Anschluss
● DML CWDM DFB Laser und PIN-TIA Foto detektor
● Bis zu 10km Übertragung auf SMF
● Bis zu 11,3 Gbps Daten Links
● 3,3 V Einzel netzteil
● Verlust leistung <1,5 W
● 2-Draht-Schnitts telle mit integrierter digitaler Diagnose überwachung
● Niedriger EMI-und aus gezeichneter ESD-Schutz
● Aser-Sicherheits standard IEC-60825 konform
● Kompatibel mit RoHS
● Konform mit SFF-8472 SFP MSA
● Konform mit SFP-SFF-8431 und-SFF-8432

Absolute maximale Bewertungen

Parameter	Symbol	Minimum	Maximal	Einheiten
Lagerte mperatur	Tst	-40	+ 85	°C
Versorgungs spannung	Vcc	-0,3	+ 3.5	V
Relative Betriebs feuchtigkeit	RH	5	95	%

Betriebs umgebung

Parameter	Symbol	Min	Typisch	Max	Einheiten
Versorgungs spannung	Vcc	3.15	3.3	3.45	V
Betriebs fall Temperatur	Tc	0		+ 70	°C
Macht ableitung				1.5	W
Datenrate			10.3125		Gbps

Optische Eigenschaften

Parameter	Symbol	Min.	Typ.	Max.	Einheiten
Sender-Abschnitt
Mittelwellenlänge	Lo	1270		1610	Nm
Spektral breite (-20dB)	Dl			1	Nm
Durchschnitt liche Ausgangs leistung	Po	-3		5	DBm
Aussterbungs-Verhältnis	Äh	3.5			DB
Seiten-Modus Unterdrückung verhältnis	SMSR	35			DB
Gesamt jitter	Tj	IEEE 802.3ae
Empfänger-Abschnitt
Mittelwellenlänge	Lo	1270	1330	1610	Nm
Empfänger empfindlichkeit	Rsen			-13	DBm
Empfänger überlastung	Rov	0			DBm
Rendite verlust		12			DB
LOS Assert	LOSA	-28			DBm
LOS Dessert	LOSD			-14	DBm
LOS-Hysterese		0,5		4

Elektrische Eigenschaften

Parameter		Symbol	Min.	Typ.	Max.	Einheit
Sender-Abschnitt
Eingangs differential Impendenz		Zin	90	100	110	Ohm
Dateneingang-Schaukel Differential		Vin	180		700	MV
TX deaktivieren	Deaktivieren		2.0		Vcc	V
TX deaktivieren	Aktivieren		-0,3		0,8	V
TX-Fehler	Anbehaupten		2.4		Vcc	V
TX-Fehler	Einlage		-0,3		0,8	V
Empfänger-Abschnitt
Ausgangs differential Impendenz		Zout	80	100	120	Ohm
Dateneingang-Schaukel Differential		Vout	300		850	MV
Rx_LOS	Anbehaupten		2.0		Vcc	V
Rx_LOS	Einlage		-0,3		0.4	V

Diagnostik

Parameter	Reichweite	Genauigkeit	Einheit	Kalibrierung
Temperatur	0 ~ 70	± 5	°C	Intern
Spannung	3,15 ~ 3,45	± 0,1	V	Intern
Bias Current	10 ~ 80	± 2	MA	Intern
Tx Leistung	-5 ~ 5	± 2	DBm	Intern
Rx Leistung	-16 ~ -3	± 3	DBm	Intern

Pin-Beschreibung

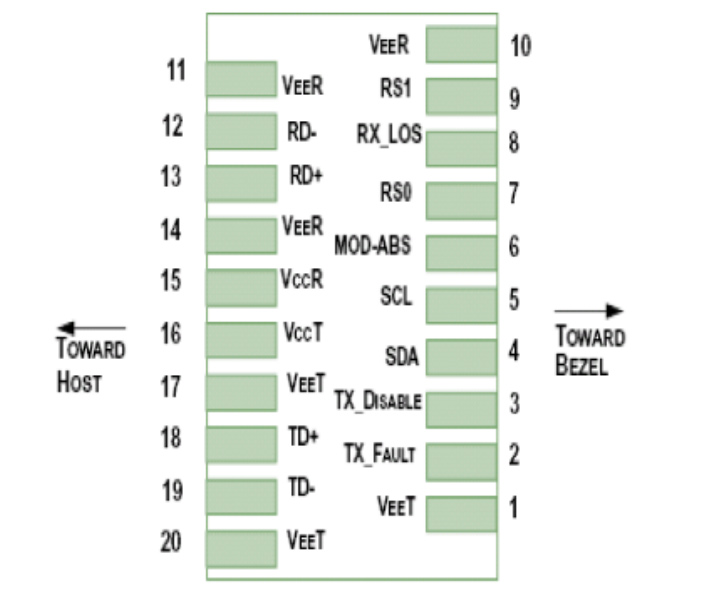

Pin Description of 10Gb/s SFP CWDM 10km Transceiver

Pins	Name	Beschreibung	HINWEIS
1	VeeT	Transmitter Boden
2	Tx-Fehler	Sender fehler anzeige	1
3	Tx deaktivieren	Sender deaktivieren	2
4	MOD DEF2	Modul Definition 2	3
5	MOD DEF1	Modul Definition 1	3
6	MOD DEF0	Modul Definition 0	3
7	RS0	Nicht verbunden
8	LOS	Verlust des Signals	4
9	RS1	Nicht verbunden
10	VeeR	Empfänger boden
11	VeeR	Empfänger boden
12	RD-	Inv. Empfangene Daten ausgabe	5
13	RD	IReceived Daten ausgabe	5
14	VeeR	Empfänger boden
15	VccR	Empfänger leistung
16	VccT	Sender leistung
17	VeeT	Transmitter Boden
18	TD	Daten-Input übertragen	6
19	TD-	Inv. Daten-Input übertragen	6
20	VeeT	Transmitter Boden

Anmerkungen:

1. TX-Fehler ist ein offener Kollektor ausgang, der mit einem 4,7 k ~ 10kΩ-Widerstand auf der Host-Platine auf eine Spannung zwischen 2,0 V und 0,3 V gezogen werden sollte. Logik 0 zeigt den normalen Betrieb an; Logik 1 zeigt einen Laser fehler an. Im niedrigen Zustand wird der Ausgang auf weniger als 0,8 V gezogen.

2. TX Deaktivieren ist ein Eingang, der verwendet wird, um den optischen Ausgang des Senders herunter zu fahren. Es wird innerhalb des Moduls mit einem 4,7 k ~ 10kΩ Widerstand hochgezogen. Seine Zustände sind:

Niedrig (0 ~ 0,8 V): Sender auf

(> 0,8 V, <2,0 V): Undefiniert

Hoch (2,0 ~ 3,3 V): Sender deaktiviert

Offen: Sender deaktiviert

3. MOD-DEF 0,1,2 ist die Modul definitions pins. Sie sollten mit einem 4,7 k ~ 10 kΩ Widerstand auf der Host-Platine hochgezogen werden. Die Pull-up-Spannung muss VccT oder VccR sein.

MOD-DEF 0 wird durch das Modul geerdet, um anzuzeigen, dass das Modul vorhanden ist

MOD-DEF 1 ist die Taktlinie von zwei Draht serielle Schnitts telle für serielle ID

MOD-DEF 2 ist die Datenleitung der seriellen Schnitts telle mit zwei Draht für die serielle ID

4. LOS ist ein offener Kollektor ausgang, der mit einem 4,7 k ~ 10kΩ Widerstand auf der Host-Platine auf eine Spannung zwischen 2,0 V und Vcc 0,3 V hochgezogen werden sollte. Logik 0 zeigt den normalen Betrieb an; Logik 1 zeigt den Signal verlust an. Im niedrigen Zustand wird der Ausgang auf weniger als 0,8 V gezogen.

5. Dies sind die differenzi ellen Empfänger ausgänge. Es handelt sich um intern AC-gekoppelte 100Ω-Differential leitungen, die beim Benutzer SERDES mit 100Ω (Differential) abgeschlossen werden sollten.

6. Dies sind die Differential sender eingänge. Sie sind AC-gekoppelte Differential leitungen mit 100 Ω Differential termination innerhalb des Moduls.

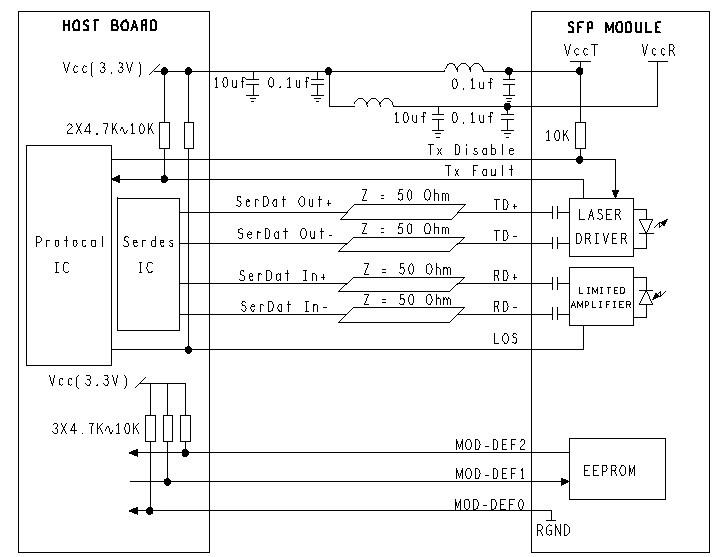

Empfohlene Anwendungs schaltung

Recommended Application Circuit of 10Gb/s SFP CWDM 10km Transceiver
