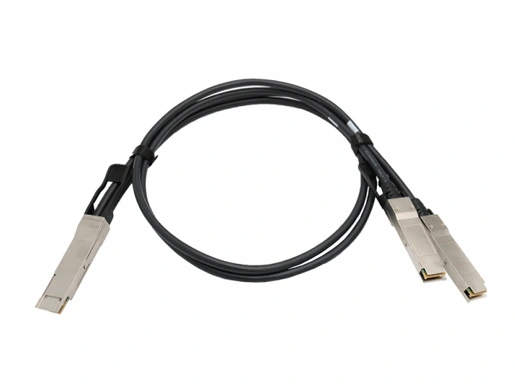

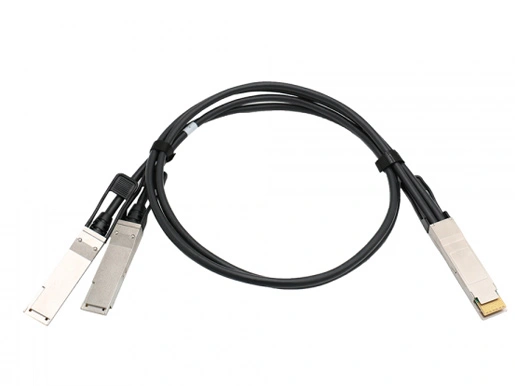

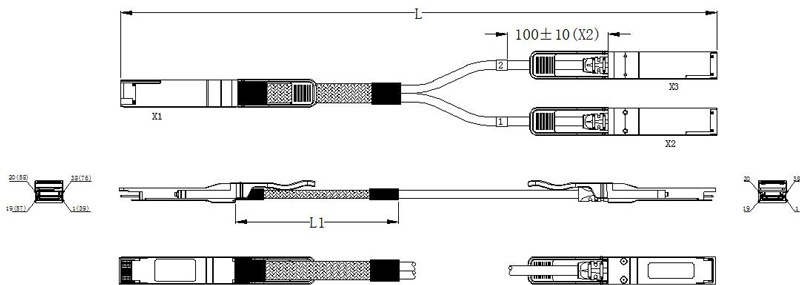

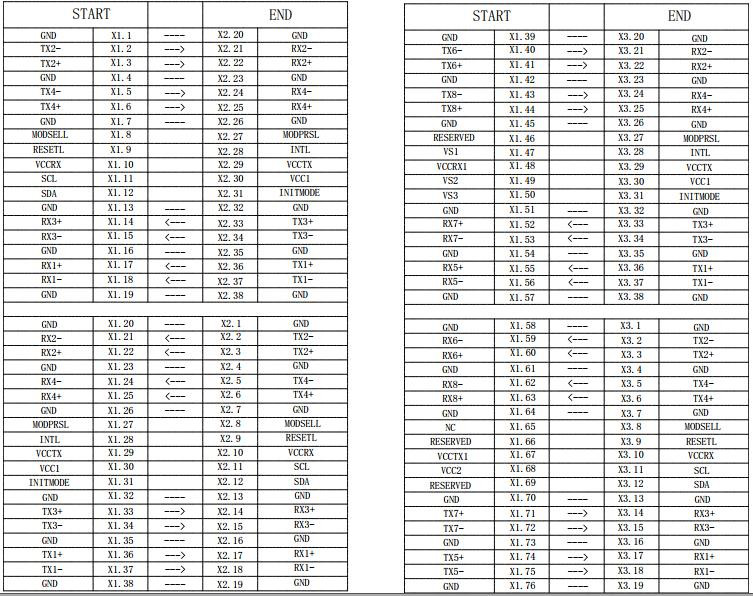

Passive direkte Befestigung Kupferkabel 200G QSFPDD auf 2x100G QSFP28

Differential

Impedanz

Kabel impedanz

105 + 5/-10Ω

Anstzeit von 25ps (20% - 80%).

Paddel karte Impedanz

100 ± 10Ω

Kabel behebung impedanz

100 ± 15Ω

Differential (Input/Output)

Rückfluss verlust SDD11/SDD22

{16,5-2 ≤ f 0,05 ≤ f <4,1}

Rückgabe (f)≥

{10.66-14 log10(f/5.5) 4,1 ≤ f ≤ 19}

Wo f ist die Frequenz in GHz

Rückfluss verlust (f) ist der Rückfluss verlust bei der Frequenz f

10MHz ≤ f ≤ 19GHz

Differential zu

Common-Mode (Input/Output)

Rückfluss verlust SCD11/SCD22

{22-(20/25.78) f 0,01 ≤ f <12,89}

Rückgabe (f)≥

{15-(6/25.78) f 12,89 ≤ f ≤ 19}

Wo f ist die Frequenz in GHz

Return_loss(f) ist der Differential-zum Common-Mode-Rücklauf verlust bei der Frequenz f

10MHz ≤ f ≤ 19GHz

Common-Modus zu

Common-Mode (Input/Output)

Rückfluss verlust SCC11/SCC22

Rückgabe (f)≥ 2dB 0,2 ≤ f ≤ 19

Wo f ist die Frequenz in GHz

Return_loss(f) ist der Gleichtakt-zum Gleichtakt-Rücklauf verlust bei der Frequenz f

10MHz ≤ f ≤ 19GHz

Differentieller Einfügung verlust

(SDD21 Max.)

Differenz ielle Einfügung verlust max. Für TPa zu TPb ohne

Prüf vorrichtung

10MHz ≤ f ≤ 19GHz

F

AWG

1,25 GHz

2.5GHz

5,0 GHz

7,0 GHz

10Ghz

12.89Ghz

30(1m) Max.

4,5 dB

5,4 dB

6,3 dB

7,5 dB

8,5 dB

10,5 dB

30/28(3m) Max.

7,5 dB

9,5 dB

12,2 dB

14,8 dB

18,0 dB

21,5 dB

26(3m) Max.

5,7 dB

7,2 dB

9,9 dB

11,9 dB

14,1 dB

16,5 dB

26/25(5m) Max.

7,8 dB

10,0 dB

13,5 dB

16,0 dB

19,0 dB

22,0 dB

Differential zu

Common-Mode

Umwandlung verlust-Differential

Einfügung

Verlust (SCD21-SDD21)

{10 0,01 ≤ f <12,89}

Konversion_loss (f) - IL(f)≥

{27-(29/22) f 12,89 ≤ fpse 15,7}

Wo f ist die Frequenz in GHz

Der Umwandlung verlust (f) ist das Differential der Kabel baugruppe zum Konvertierungs verlust im Common-Modus

IL(f) ist der Ionen verlust der Kabel montage

10MHz ≤ 19GHz

MDNEXT

(Mehrere Störer kurz vor dem Ende des Übersprechen)

≥ 26dB @ 12,89 GHz

10MHz ≤ 19GHz

Niedriges Niveau

Kontakt widerstand

70Milli ohm Max. Von Anfang an.

EIA-364-23: Wenden Sie eine maximale Spannung von 20mV an

Und ein Strom von 100 mA.

Isolation widerstand

10Mohm (Min.)

EIA364-21: AC300V 1Minute

Dielektrikum

Spannung standhalten

KEINE störende Disge.

EIA-364-20: Wenden Sie eine Spannung von 300VDC für 1Minute zwischen benachbarten Terminals an

Und zwischen benachbarten Terminals und Boden.

Betriebs temperatur. Reichweite

-20 °C bis + 75 °C

Kabel Betriebs temperatur bereich.

Speicher Temp. Reichweite

(In verpacktem Zustand)

-40 °C bis + 80 °C

Kabel speicher temperatur bereich

In verpacktem Zustand.

Thermisches Radfahren

Nicht angetriebene

Keine Hinweise auf körperliche Schäden

EIA-364-32D, Methode A, -25 bis 90C, 100 Zyklen, 15 min. dwells

Salz spritzen

48 Stunden Salz sprühen nach der Schale

Korrosive Fläche weniger als 5%.

EIA-364-26

Gemischtes fließendes Gas

Bebestehen Sie die elektrischen Tests pro 3.1 nach

Stress. (Nur für Stecker)

EIA-364-35 Klasse II, 14 Tage.

Temp. Leben

Keine Hinweise auf körperliche Schäden

EIA-364-17C w/ RH, Feuchte Hitze 90 ° C bei 85% RH für 500 Stunden dann wieder zur Umgebungs temperatur

Kalt biegung des Kabels

4H, keine Hinweise auf körperliche Schäden

Zustand: -20 ° C ± 2 ° C, Dorn durchmesser ist 6 mal der Kabel durchmesser.

Vibration

Elektrische Tests bestehen

Pro 3.1 nach Stress.

Klemmen & vibrieren pro EIA-364-28E, TC-VII, Test bedingung Buchstabe D, 15 Minuten in X, Y & Z Achse.

Kabel Flex

Keine Hinweise auf körperliche Schäden

Flex kabel 180 ° für 20 Zyklen (± 90 ° von der Nenn position) bei 12 Zyklen pro Minute mit einer Last von 1,0 kg auf den Kabel mantel. Flex im Stiefel bereich 90 ° in jede Richtung von vertikal. Pro EIA-364-41C

Kabelst ecker bindung im Cage

90N Min.

Keine Hinweise auf körperliche Schäden

Kraft, axial ohne Beschädigung des Käfigs angewendet zu werden. Per SFF 8661 Rev 2.1

Ziehen Sie den Kabel mantel ca. 1 Fuß hinter dem Kabelst ecker an. Keine Funktions schäden am Kabelst ecker unter 90N.

Pro SFF-8432 Rev 5.0

Kabel rückhalt ung im Stecker

90N Min.

Keine Hinweise auf körperliche Schäden

Der Kabelst ecker wird mit dem senkrecht hängenden Massen kabel befestigt. Eine 90N axiale Last wird (allmählich) auf den Kabel mantel aufgebracht und 1 Minute lang gehalten. Pro EIA-364-38B

Mechanischer Schock

Elektrische Tests bestehen

Pro 3.1 nach Stress.

Klammer und Schock pro EIA-364-27B, TC-G, 3 mal in 6 Richtungen, 100g, 6ms.

Kabelst ecker einfügen

40N Max. (QSFP56)

Pro SFF8661 Rev 2.1

Kabelst ecker Extraktion

30N Max. (QSFP56)

Legen Sie axiale Last auf die Verriegelung, um den Stecker zu verriegeln.

Pro SFF8661 Rev 2.1

Haltbarkeit

50 Zyklen, keine Hinweise auf körperliche Schäden

Führen Sie EIA-364-09 Plug-&-Unstecker-Zyklen durch: Plug-and-Recep-Mate-Rate: 250 Mal/Stunde. 50 mal für Modul (CONNECTOR ZU PCB)
