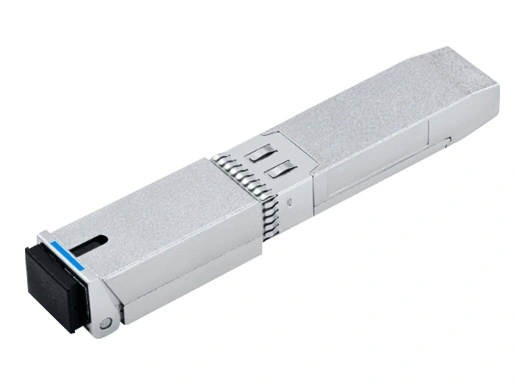

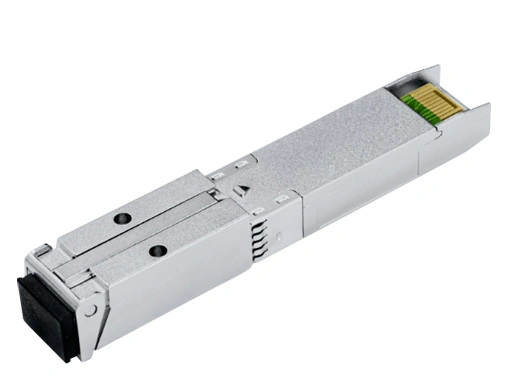

GPON ONU Stick mit MAC SFP 1310nm-TX/1490nm-RX 1,244 G-TX/2,488 G-RX Klasse B 20km DOM Simplex SC/APC

Elektro statische Disge (ESD) zu den elektrischen Pins

MIL-STD-883E methode 3015.7

Klasse 1 (>500V für Daten pins, >2000V für andere Pins)

Elektro statische Disge (ESD) zum

Duplex-LC-Behälter IEC 61000-4-2

IEC 61000-4-2

Kompatibel mit Normen

Elektro magnetische Interferenz (EMI)

FCC Teil 15 Klasse B

EN55022 Klasse B (CISPR 22B)

Kompatibel mit Normen

Immunität

IEC 61000-4-3

Kompatibel mit Normen

Laser-Augen sicherheit

FDA 21CFR 1040.10 und 1040.11

EN60950, EN (IEC) 60825-1, 2

Kompatibel mit Laser produkt der Klasse I

RoHS

2011/65/EG

Standard konform

Betriebs spannung

Vcc

3.14

3.3

3.6

V

Lagerte mperatur

Ts

-40

85

~

Relative Betriebs feuchtigkeit

RH

15

85

%

1

Betriebs fall

Temperatur

Top

-40

85

~

Insgesamt Tx und Rx

Versorgungs strom

ICC

600

MA

Macht ableitung

PD

2

W

Bit-Rate (Tx)

BR

1244.16

Bit-Rate (Rx)

BR

2488.32

Übertragungs distanz

TD

20

Km

Modul Zeit initial isieren

T_Initial

70

S

1

Zweidraht-Serie

Schnitts telle Taktrate

F_serial_clock

80

Khz

Sender

Different ielle Daten

Eingangs spannung

VIN, P-P

100

1000

MVpp

1

Eingangs differential

Impedanz

ZIN

100

Ω

2

Empfänger

Differenz ielle Leistung

Spannung

370

1000

MV

3

Signal detect Output

HOHE Spannung

VSD_Hoch

2.4

V

4

Signal detect Output

Niedrige Spannung

VSD_Niedrig

0

0,8

V

5

Daten ausgabe steigen

Und Herbstzeit

TR/TF

160

PS

Sender

Mittelwellenlänge

Reichweite

ΛC

1290

1310

1330

Mm

1

Durchschnitt liche Ausgabe

Macht

P0UT

0,5

5

DBm

Durchschnitt liche Ausgabe

Leistung (Laser aus)

P0UT-OFF

-40

DBm

Seiten modus

Unterdrückung verhältnis

SMSR

30

DB

Spektral breite (-20dB)

Λ20

1

Nm

Aussterbungs-Verhältnis

ER

10

DB

1

Optischer Aufstieg und

Herbstzeit (20%-80%)

TR/TF

250

Ps

Jitter Generation

JG

250

Ps

Sender ausgang E

Konform mit G.984.2 Abbildung 3

Empfänger

Mittelwellenlänge

Reichweite

ΛC

1480

1490

1500

Mm

Überlastung

-8

DBm

Empfindlichkeit

(BOL Zimmer Temp)

Sen

-28

DBm

3

Signal erkennung

Durchsetzung stufe

SDA

-29

DBm

Signal erkennung

De-Durchsetzung stufe

SDD

-45

DBm

Hysterese

PSDA-SDD

0,5

6

DB

1310nm Tx zu

1490nm Rx Übersprechen

-47

DB

1555nm Rx zu

1490nm Isolierung

30

DB

(1550-1560nm)

Ext bis 1490 Rx Isolation

34

DB

Zurück Reflexion @ 1310nm

-12

DB

Zurück Reflexion @ 1490nm

-27

DB

Rx-Reflexions vermögen

-20

DB

1530nm zu

1490nm Rx-Isolierung

7

DB

1539nm bis

1490nm Rx-Isolierung

22

DB

1625nm bis

1490nm Rx-Isolierung

22

DB

1310nm Tx zu

1490nm Rx Übersprechen

-

-

-47

DB

1555nm Rx zu

1490nm Isolierung

30

-

-

DB

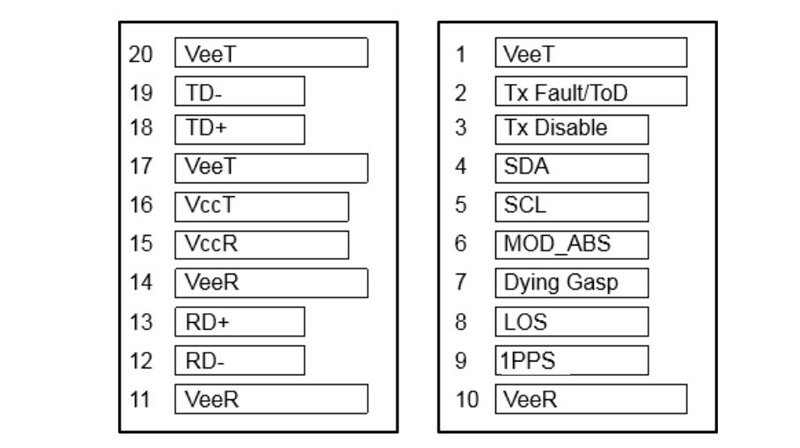

1

VeeT

NA

Modul Sender Boden

3.6

2

Tx-Fehler/ToD

LVTTL-OT

Tx-Fehler/Tageszeit

85

3

TX_DISABLE

LVTTL-I

Sender abschaltung

6

4

SDA

LVTTL-I/O

2-Draht-Serielle Schnitts telle Datenleitung (MOD-DEF2)

2, 7

5

SCL

LVTTL-I

2-Draht-Serielle Schnitts telle Uhr (MOD-DEF1)

2, 7

6

MOD_ABS

NA

Modul Absent, verbunden mit VeeT oder VeeR im Modul

7

FÄUGLICHE GASP

Analoge Eingabe

Sterben Keucht Nachrichten anzeige, aktiv niedrig

Dieser Pin wurde direkt an MAC IC im Modul anges ch lossen

3, 4, 5, 7

8

LOS

LVTTL-O

Verlust des Signals

9

1PPS

LVTTL-O

1 Puls pro Sekunde

10

VeeR

NA

Modul Empfänger Boden

11

VeeR

NA

Modul Empfänger Boden

12

RXD-

CML-O

Empfänger umgekehrte Daten ausgabe

13

RXD

CML-O

Nicht invertierte Daten ausgabe des Empfängers

14

VeeR

NA

Modul Empfänger Boden

15

VCCR

NA

Modul-Empfänger 3.3V-Versorgung

16

VCCT

NA

Modul Sender 3,3 V Suppl

17

VeeT

NA

Modul Sender Boden

18

TXD

CML-

Sender nicht invertierte Daten einspeise, CML, 100ohm

Differential impedanz

19

TXD-

CML-I

Transmitter umgekehrte Dateneingang, CML, 100ohm Differential

Impedanz

20

VeeT

NA

Modul Sender Boden

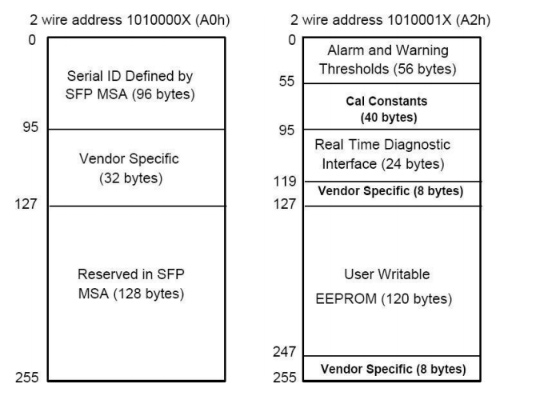

0

1

Kennung

03

SFP-Transceiver

1

1

Ext. Kennung

04

MOD4

2

1

Steck verbinder

01

SC

3-10

8

Transceiver

00 00 00 00 00 00 00 00

2, 7

11

1

Kodierung

03

NRZ

12

1

BR, Nominal

0C

1.244Gbps

13

1

Reserviert

00

3, 4, 5, 7

14

1

Länge (9um)-km

14

20(km)

15

1

Länge (9um)

C8

200(100m)

16

1

Länge (50um)

00

MMF nicht unterstützen

17

1

Länge (62,5 um)

00

MMF nicht unterstützen

18

1

Länge (Kupfer)

00

Kupfer nicht unterstützen

19

1

Reserviert

00

20-35

16

Name des Verkäufers

53 4F 55 52 43 45 50 48

4F 54 4F 4E 49 43 53 20

„ FS “(ASCII)

36

1

Reserviert

00

37-39

3

Verkäufer OUI

00 00 00

40-55

16

Verkäufer PN

53 50 53 33 34 32 34 54

48 50 54/45 44 46 50 20 20

„ GPON-ONU-34-20BI “(ASCII)

56-59

4

Verkäufer Rev

Xx xx 20 20

ASCII („ 30 31 20 20 “bedeutet 1.0 Revision)

60-61

2

Wellenlänge

05 1E

Tx Wellenlänge: 1310nm

62

1

Reserviert

00

63

1

CC_BASE

Xx

Überprüfen Sie die Summe des Bytes 0-62

64-65

2

Optionen

00 1A

64 = 0x00, reserviert

65 = 0 x1A, TX_DISABLE/

TX_FAULT/RX_LOS unterstützt

66

1

BR, max

00

67

1

BR, max

00

68-83

16

Verkäufer SN

Xx xx xx xx xx xx xx xx

Xx xx xx xx xx xx xx xx

ASCII

84-91

8

Datums code

Xx xx xx xx xx 20 20

Jahr (2 Bytes), Monat (2 Bytes), Tag (2)

Bytes)

92

1

Diagnose überwachungs typ

68

Konform mit SFF-8472 V 10.3

Intern kalibriert

Empfangene Leistungs messart

-Durchschnitt liche Leistung

93

1

93

F0

Diagnostik

(Optionaler Alarm/Warn flaggen)

Weiche Überwachung von TX_FAULT

Umgesetzt.

Weiche RX_LOS-Überwachung

Umgesetzt

94

1

SFF-8472 Compliance

05

Zeigt die Revision von SFF-8472 an, denen der Transceiver entspricht. Der Wert hängt von den Modul funktionen ab.

95

1

CC_EXT

Xx

Überprüfen Sie die Summe des Bytes 64-94

96-255

64

Spezifische Anbieter

0

00

2

Temp-Alarm

5F 00

95 ° C

2

02

2

Temp-Low-Alarm

CE 00

-50 ° c

4

04

2

Temp hohe Warnung

5A 00

90 ° C

6

06

2

Temp-Niedrige Warnung

D3 00

FB 00

-45 ° c

8

08

2

Hochalarm Spannung

8C A0

3,6 V

10

0A

2

Niederspannung Alarm

75 30

3,0 V

12

0C

2

Spannung Hohe Warnung

88 B8

3.5V

14

0E

2

Niedrige Spannung 3.6 VWarnung

79 18

3.1V

16

10

2

Bias hoher Alarm

AF C8

90mA

18

12

2

Bias Low Alarm

00 00

0mA

20

14

2

Bias Hohe Warnung

88 B8

70mA

22

16

2

Bias Niedrige Warnung

00 00

0mA

24

18

2

TX Power High Alarm

F6 77

8dBm

26

1A

2

Low-Alarm der TX-Strom versorgung

15 F7

-2.5dBm

28

1C

2

TX Power hohe Warnung

C3 C6

7dBm

30

1E

2

Niedrige Warnung der TX-Strom versorgung

1B A7

-1,5 dBm

34

22

2

RX Strom versorgung Low Alarm

00 08

-31dBm

36

24

2

RX Power hohe Warnung

09 CF

-6dBm

38

26

2

Niedrige Warnung der RX-Leistung

00 0A

-30dBm

40-45

8-2D

6

MAC-Adresse

Xx xx xx xx xx xx

MAC-Adresse

46-55

2E-37

10

Reserviert

00….000

Reserviert

56

38

4

RX_PWR(4) Kalibrierung

00 00 00

RSSI-Kalibrierung 4. Ordnung

Koeffizient

60

3C

4

RX_PWR(3) Kalibrierung

00 00 00

RSSI-Kalibrierung 3. Ordnung

Koeffizient

64

40

4

RX_PWR(2) Kalibrierung

00 00 00

RSSI-Kalibrierung 2. Ordnung

Koeffizient

68

44

4

RX_PWR(1) Kalibrierung

3F 80 00 00

RSSI-Kalibrierung koeffizient 1. Ordnung

72

48

4

RX_PWR(0) Kalibrierung

00 00 00

RSSI-Kalibrierung koeffizient 0. Bestellung

76

4C

2

TX_I (Hang) Kalibrierung

01 00

Hang für Bias-Kalibrierung

78

4E

2

TX_I(Offset) Kalibrierung

00 00

Offset für Bias-Kalibrierung

80

50

2

TX_PWR (Hang) Kalibrierung

01 00

Steigung für TX Power Kalibrierung

82

52

2

TX_PWR(Offset) Kalibrierung

00 00

Offset für TX Power Kalibrierung

84

54

2

T (Steigung) Kalibrierung

01 00

Hang für die Temperatur kalibrierung

86

56

2

T(Offset) Kalibrierung

00 00

Offset für Temperatur kalibrierung, in

Einheiten von 256ths C

88

58

2

V (Steigung) Kalibrierung

01 00

Hang für VCC-Kalibrierung

90

5C

3

Reserviert

00 00 00

Reserviert

95

5F

1

Prüfsumme

Xx

Prüfsumme

96-97

Temperatur

-40 bis 85/0 ~ 85 °C

± 5 °C

98-99

Vcc Spannung

0 bis Vcc

± 5%

100-101

Bias Current

0 bis 100mA (Anmerkung)

± 10%

102-103

TX Leistung

0,5 bis 5dBm

± 3dB

104-105

RX Leistung

-28 bis-8dBm

± 3dB
