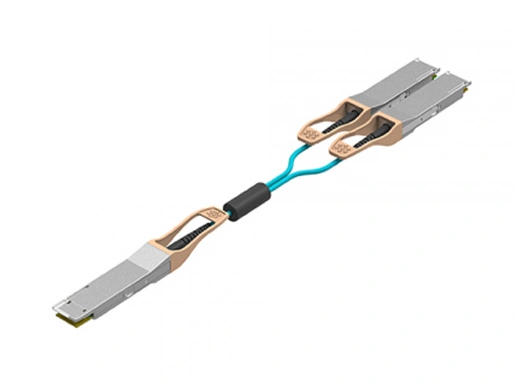

Aktives optisches Kabel 200G QSFP-DD SR8 bis 2 x100GBASE QSFP28 SR4

Versorgungs spannung

Vcc

-0,3

3.6

V

Eingangs spannung

Vin

-0,3

Vcc + 0,3

V

Lagerte mperatur

Tst

-20

85

°C

Betriebs temperatur Fall

Top

0

70

°C

Luft feuchtigkeit (nicht kondensierend)

Rh

5

95

%

Versorgungs spannung

Vcc

3.13

3.3

3.47

V

Betriebs temperatur des Gehäuses

Tca

0

70

°C

Datenrate pro Spur

Fd

25.78125

Gbps

Luft feuchtigkeit

Rh

5

85

%

Macht ableitung

Pm

2

2.5

W

Faser-Biege radius

Rb

3

Cm

Differential eingabe

Impedanz

Zin

90

100

110

Ohm

Differenz ielle Leistung

Impedanz

Zout

90

100

110

Ohm

Differential eingabe

Spannungs amplitude

AAmplitude

ΔVin

300

1100

MVp-p

Differenz ielle Ausgabe

Spannungs amplitude

ΔVout

500

800

MVp-p

Versatz

Sw

300

Ps

Bit fehler Rate1

BER

E-12

Eingabe logik Niveau High2

VIH

2.0

VCC

V

Eingabe logik level Low2

VIL

0

0,8

V

Output Logic Level High3

VOH

VCC-0,5

VCC

V

Output Logic Level Low3

VOL

0

0.4

V

Sender

Mittel wellenlänge

Λc

840

850

860

Nm

-

RMS-Spektral breite

∆Λ

-

-

0,6

Nm

-

Durchschnitt liche Start leistung,

Jede Spur

Schmellen

-8.4

-

2.4

DBm

-

Optische Modulation

Amplitude

(OMA), jede Spur

OMA

-6.4

3

DBm

-

Sender und

Dispersion

Augen verschluss (TDEC),

Jede Spur

TDEC

4.3

DB

Aussterbungs-Verhältnis

ER

3

-

-

DB

-

Durchschnitt licher Start

Macht des AUS

Sender, jede Spur

-30

DB

-

Augen maske Koordinaten:

X1, X2, X3, Y1, Y2, Y3

SPEZIFIKATIONS WERTE

{0,3, 0,38, 0,45, 0,35, 0,41,0,5}

Treffer verhältnis = 5x10-5

Empfänger

Mittel wellenlänge

Λc

840

850

860

Nm

-

Gestresster Empfänger

Empfindlichkeit in OMA

-5.2

DBm

1

Maximaler Durchschnitt

Strom am Empfänger,

Jede Spur

Eingabe, jede Spur

2.4

DBm

-

Mindest durchschnitt

Strom am Empfänger,

Jede Spur

-10,3

DBm

Empfänger Reflexions vermögen

-12

DB

-

LOS Assert

-30

DBm

-

LOS De-Assert - OMA

-7.5

DBm

-

LOS-Hysterese

0,5

DB

-

1

Sc

Modul boden

1

2

CML-I

Tx2-

Sender invertierte Dateneingabe

3

CML-I

Tx2

Sender nicht invertierte Dateneingabe

4

Sc

Modul boden

1

5

CML-I

Tx4-

Sender invertierte Dateneingabe

6

CML-I

Tx4

Sender nicht invertierte Dateneingabe

7

Sc

Modul boden

1

8

LVTTL-I

MODSEIL

Modul Auswählen

2

9

LVTTL-I

ResetL

Modul zurücksetzen

2

10

VCCRx

3.3v Empfänger Strom versorgung

11

LVCMOS-I

SCL

2-Draht-Serielle Schnitts telle Uhr

2

12

LVCMOS-I/O

SDA

Daten zur serielle 2-Draht-Schnittstelle

2

13

Sc

Modul boden

1

14

CML-O

RX3

Empfänger nicht invertierte Daten ausgabe

15

CML-O

RX3-

Empfänger invertierte Daten ausgabe

16

Sc

Modul boden

1

17

CML-O

RX1

Empfänger nicht invertierte Daten ausgabe

18

CML-O

RX1-

Empfänger invertierte Daten ausgabe

19

Sc

Modul boden

1

20

Sc

Modul boden

1

21

CML-O

RX2-

Empfänger invertierte Daten ausgabe

22

CML-O

RX2

Empfänger nicht invertierte Daten ausgabe

23

Sc

Modul boden

1

24

CML-O

RX4-

Empfänger invertierte Daten ausgabe

25

CML-O

RX4

Empfänger nicht invertierte Daten ausgabe

26

Sc

Modul boden

1

27

LVTTL-O

ModPrsL

Modul Present, intern nach unten gezogen auf den Fall

28

LVTTL-O

IntL

Interrupt-Ausgabe, sollte auf Host-Board hochgezogen werden

2

29

VCCTx

3.3v Transmitter Strom versorgung

30

VCC1

3.3v Strom versorgung

31

LVTTL-I

LPMode

Low-Power-Modus

2

32

Sc

Modul boden

1

33

CML-I

Tx3

Sender nicht invertierte Dateneingabe

34

CML-I

Tx3-

Sender invertierte Dateneingabe

35

Sc

Modul boden

1

36

CML-I

Tx1

Sender nicht invertierte Dateneingabe

37

CML-I

Tx1-

Sender invertierte Dateneingabe

38

Sc

Modul boden

1

1

Sc

Modul Boden 1

2

CML-I

Tx2-

Sender invertierte Dateneingabe

3

CML-I

Tx2

Sender nicht invertierte Dateneingabe

4

Sc

Modul Boden 1

5

CML-I

Tx4-

Sender invertierte Dateneingabe

6

CML-I

Tx4

Sender nicht invertierte Dateneingabe

7

Sc

Modul Boden 1

8

LVTTL-I

MODSEIL

Modul Auswahl 2

9

LVTTL-I

ResetL

Modul zurücksetzen 2

10

VCCRx

3,3 V Empfänger Strom versorgung

11

LVCMOS-I/O

SCL

2-adrige serielle Schnitts telle Uhr 2

12

LVCMOS-I/O

SDA

2-adrige serielle Schnitts telle daten 2

13

Sc

Modul Boden 1

14

CML-O

RX3

Empfänger nicht invertierte Daten ausgabe

15

CML-O

RX3-

Empfänger invertierte Daten ausgabe

16

Sc

Modul Boden 1

17

CML-O

RX1

Empfänger nicht invertierte Daten ausgabe

18

CML-O

RX1-

Empfänger invertierte Daten ausgabe

19

Sc

Modul Boden 1

20

Sc

Modul Boden 1

21

CML-O

RX2-

Empfänger invertierte Daten ausgabe

22

CML-O

RX2

Empfänger nicht invertierte Daten ausgabe

23

Sc

Modul Boden 1

24

CML-O

RX4-

Empfänger invertierte Daten ausgabe

25

CML-O

RX4

Empfänger nicht invertierte Daten ausgabe

26

Sc

Modul Boden 1

27

LVTTL-O

ModPrsL

Modul Present, intern nach unten gezogen auf Falls tui 2

28

LVTTL-O

IntL

Interrupt-Ausgabe, sollte auf Host-Board 2 hochgezogen werden

29

VCCTx

3.3V Transmitter Strom versorgung

30

VCC1

3,3 V Strom versorgung

31

LVTTL-I

InitMode

Initial isierungs modus; In älteren QSFP-Anwendungen wird das InitMode-Pad als LPMODE 2 bezeichnet

32

Sc

Modul Boden 1

33

CML-I

Tx3

Sender nicht invertierte Dateneingabe

34

CML-I

Tx3-

Sender invertierte Dateneingabe

35

Sc

Modul Boden 1

36

CML-I

Tx1

Sender nicht invertierte Dateneingabe

37

CML-I

Tx1-

Sender invertierte Dateneingabe

38

Sc

Modul Boden 1

39

Sc

Modul Boden 1

40

CML-I

Tx6-

Sender invertierte Dateneingabe

41

CML-I

Tx6

Sender nicht invertierte Dateneingabe

42

Sc

Modul Boden 1

43

CML-I

Tx8-

Sender invertierte Dateneingabe

44

CML-I

Tx8

Sender nicht invertierte Dateneingabe

45

Sc

Modul Boden 1

46

Reserviert

Für die zukünftige Verwendung

47

VS1

Modul Vender Specific 1

48

VCCRx1

3,3 V Strom versorgung

49

VS2

Modul Vender Specific 2

50

VS3

Modul Vender Specific 3

51

Sc

Modul Boden 1

52

CML-O

RX7

Empfänger nicht invertierte Daten ausgabe

53

CML-O

RX7-

Empfänger invertierte Daten ausgabe

54

Sc

Modul Boden 1

55

CML-O

RX5

Empfänger nicht invertierte Daten ausgabe

56

CML-O

RX5-

Empfänger invertierte Daten ausgabe

57

Sc

Modul Boden 1

58

Sc

Modul Boden 1

59

CML-O

RX6-

Empfänger invertierte Daten ausgabe

60

CML-O

RX6

Empfänger nicht invertierte Daten ausgabe

61

Sc

Modul Boden 1

62

CML-O

RX8-

Empfänger invertierte Daten ausgabe

63

CML-O

RX8

Empfänger nicht invertierte Daten ausgabe

64

Sc

Modul Boden 1

65

NC

N0 Verbinden

66

Reserviert

Für die zukünftige Verwendung

67

VCCTx1

3,3 V Strom versorgung

68

VCC2

3,3 V Strom versorgung

69

Reserviert

Für die zukünftige Verwendung

70

Sc

Modul Boden 1

71

CML-I

Tx7

Sender nicht invertierte Dateneingabe

72

CML-I

Tx7-

Sender invertierte Dateneingabe

73

Sc

Modul Boden 1

74

CML-I

Tx5

Sender nicht invertierte Dateneingabe

75

CML-I

Tx5-

Sender invertierte Dateneingabe

76

Sc

Modul Boden 1
