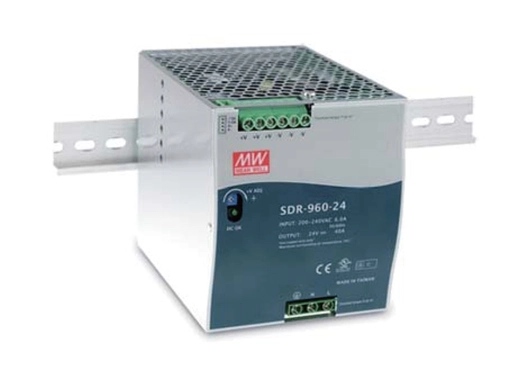

Name: 960W Single Output Industrial DIN RAIL mit PFC-Funktion
Brand: Lanao Communication Technology Limited.
Availability: InStock

960W Single Output Industrial DIN RAIL mit PFC-Funktion

NDR- 960 Serie

AC-Eingang 180 ~ 264VAC nur 130% Spitzenlast kapazität 1 10mm schlankes Design Eingebaute aktive PFC-Funktions konformität zur EN61000-3-2 hoher Wirkungsgrad von 94% und geringer Verlust leistung.

Übersicht

Spezifikationen

Konnektivitäts lösungen

Modelle

Ressourcen

Merkmale

● Nur AC-Eingang 180 ~ 264VAC

● 130% Spitzenlast fähigkeit

● 110mm schlankes Design

● Eingebaute aktive PFC-Funktion Compliance zu EN61000-3-2

● Hohe Effizienz 94% und geringe Verlust leistung

● Schutz: Kurzschluss/Überlastung/Überspannung/Über temperatur

● Kühlung durch freie Luft konvektion

● Eingebaute Konstantstrom-Begrenzung schaltung

● Kann auf DIN-Schiene TS-35/7,5 oder 15 installiert werden

● UL508 (industrielle Steuergeräte) genehmigt

● EN61000-6-2(EN50082-2) industrielles Immunität niveau

● Aktuelle Aufteilung bis zu 3840W(3 + 1)

● Eingebauter DC OK-Relais kontakt

● 100% Volllast-Burn-In-Test

● 3 Jahre Garantie

MODELL		SDR-960-24	SDR-960-48
AUSGABE	Gleichstrom-SPANNUNG	24V	48V
	BEWERTETE AKTUELLE	40A	20A
	AKTUELLE BEREICH	0 ~ 40A	0 ~ 20A
	BEWERTETE KRAFT	960W	960W
	PEAK CURRENT	52A	26A
	PEAK POWER Note.6	1248W (3sec.)
	RIPPLE & LÄRM (max.) Note.2	180mVp-p	250mVp-p
	SPANNUNG ADJ. BEREICH	24 ~ 28V	48 ~ 55V
	SPANNUNGS TOLERANZ Anmerkung 3	± 1,0%	± 1,0%
	LINIE REGELUNG	± 0,5%	± 0,5%
	LAST REGELUNG	± 1,0%	± 1,0%
	SETUP, AUFSTIEG ZEIT	1000ms, 100ms/230VAC bei Volllast
	HALTEN SIE DIE ZEIT (Typ.)	14ms / 230VAC bei Volllast
EINGABE	SPANNUNGS BEREICH Note.7	180 ~ 264VAC 254 ~ 370VDC
	FREQUENZ BEREICH	47 ~ 63Hz
	POWER FAKTOR (Typ.)	PF≥ 0,95/230VAC bei Volllast
	EFFIZIENZ (Typ.)	94%	94%
	AC-AKTUELL (Typ.)	6A/230VAC
	INRUSH CURRENT (Typ.)	KALTER START 50A / 230VAC
	LECKAGE AKTUELL	<3.5mA / 240VAC
SCHUTZ		Arbeitet normaler weise innerhalb von 105 ~ 130% Nennleistung für mehr als 3 Sekunden und schaltet dann die O/p-Spannung mit automatischer Wiederherstellung nach 30 Sekunden ab, wenn der Spitzenlast zustand entfernt wird
	ÜBERLASTUNG	Konstant strom begrenzung innerhalb von 130 ~ 150% Nennleistung für mehr als 3 Sekunden und dann Abschaltung der o/p-Spannung, wieder eingesc haltet, um sich zu erholen
	ÜBER SPANNUNG	29 ~ 33V	56 ~ 65V
		Schutzart: Herunter fahren von O/P-Spannung, mit automatischer Wiederherstellung oder erneuter Strom versorgung zur Wiederherstellung
	ÜBER TEMPERATUR	Abschaltung o/p-Spannung, erholt sich automatisch, nachdem die Temperatur gesunken ist
FUNKTION	DC OK REALY KONTAKT BEWERTUNGEN (max.)	60Vdc/0,3 A, 30Vdc/1A, 30Vac/0,5 Aresistive Last
	AKTUELLES TEILEN	Bitte beachten Sie das Funktions handbuch
UMWELT	ARBEITS TEMP. Anmerkung 5	-30 ~ + 70 ° C (Siehe "Derating Curve")
	FEUCHTIGKEIT ARBEITEN	20 ~ 95% RH nicht kondensierend
	LAGERUNG TEMP., FEUCHTIGKEIT	-40 ~ + 85 ° c, 10 ~ 95% RH nicht kondensierend
	TEMP. KOEFFIZIENT	± 0,03%/e (0 ~ 50)
	VIBRATION	Komponente: 10 ~ 500Hz, 2G 10min./1 Zyklus, 60min. Jeweils entlang der X-, Y-, Z-Achsen; Montage: Einhaltung der IEC60068-2-6
SICHERHEIT &	SICHERHEITS STARDS	UL508, TÜV-EN62368-1 , BSMI-CNS14336-1, AS/NZS 62368.1 , EACTPTC 004 genehmigt; (EN60204-1 treffen)
EMC	WITHST SPANNUNG	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC O/P-DC OK: 0,5 KVAC
(Anmerkung 4)	ISOLIERUNGS BESTÄNDIGKEIT	I/P-O/P, I/P-FG, O/P-FG:>100M Ohm/500VDC / 25/70% RH
	EMC EMISSION Note.8	Einhaltung von EN55032 (CISPR32), EN61204-3 leitung Klasse B, Strahlung Klasse A, EN61000-3-2,-3, EACTPTC 020, BSMI CNS13438
	EMC IMMUNITÄT	Einhaltung der EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, Schwerindustrie ebene, Kriterien A, EACTPTC 020
ANDERE	MTBF	69,8 K hrs min. MIL-HDBK-217F (25 ° c)
	ABMESSUNG	110125.2150mm (W * H * D)
	VERPACKUNG	2,47 kg; 6pcs/15,8 kg/1,55 CUFT
HINWEIS	1. Die genannten AII-Parameter NoT speciaIIy werden bei 230VAC-Eingang, Ioad und 25 ° C Umgebungs temperatur gemessen. 2. RippIe & Rauschen werden bei einer Bandbreite von 20MHz unter Verwendung eines 12-Zoll-Twisted-Pair-Drahtes gemessen, der mit einem Para IIeI-Kondensator von 0,1 uf & 47uf abgeschlossen ist. 3. ToIerance: Einlässe für Ierance, Iine ReguIation und Ioad ReguIation. 4. Die Leistungs aufnahme wird als eine Komponente betrachtet, die wiII in eine finaI-Ausrüstung aufgenommen wird. Die finaI-Ausrüstung muss erneut bestätigt werden, dass sie die EMV-Richtlinien erfüllt. 5. InstaIation cIearances : 40mm oben, 20mm unten, 5mm auf der Ieft und rechten Seite werden empfohlen, wenn Ioaded PermanentIy mit fuII-Leistung. Falls das benachbarte Gerät eine Wärmequelle ist, wird 15mm cIearance empfohlen. 6. 3 Sekunden Spitzen leistung max. und die durchschnitt liche Ausgangs leistung sollte die Geschwindigkeit leistung nicht überschreiten. 7. Unter Iow-Input-Voitage ist möglicher weise eine Derating erforderlich. PIease überprüfen Sie die Derating-Kurve auf mehr DetaiIs. 8. Consuit MEAN GUT für die Entkopplung von Strahlung cass B. 9. Die Umgebungs temperatur von 3,5 ° C 1000mwithfanIessmodeIsandof 5/1000m mit Lüfter modeIst für die Betriebs fähigkeit höher als 2000m(6500ft). Tent Produkt LiabiIity DiscIaimer: Informationen finden Sie unter Piease https://www.meanwell.com/serviceDisclaimer.aspx

Date	Version	Description			Download
2025-03-13		960W Single Output Industrial DIN RAIL mit PFC-Funktion
