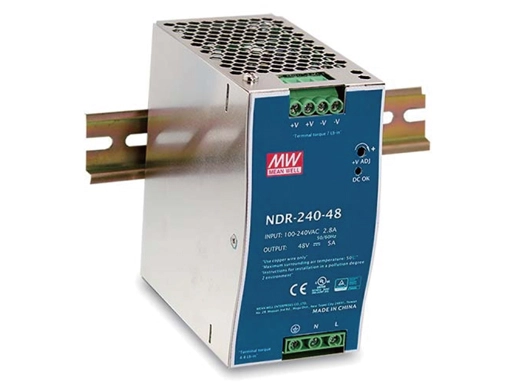

240W Einzel leistung Industrielle DIN-SCHIENE

NDR-240-Serie

NDR-240 ist eine wirtschaft liche schlanke 240W Din-Schienen netzteil serie, die auf TS-35/7,5 oder TS-35/1 5 Montages chienen installiert werden kann. Der Körper ist 63mm breit, was eine platzsparende Innenseite ermöglicht.

Übersicht

Spezifikationen

Konnektivitäts lösungen

Modelle

Ressourcen

Merkmale

● Universal AC-Eingang/Volle Reichweite

● Eingebaute aktive PFC-Funktion

● Schutz: Kurzschluss/Überlastung/Überspannung/Über temperatur

● Kühlung durch freie Luft konvektion

● Kann auf DIN-Schiene TS-35/7,5 oder 15 installiert werden

● UL 508 (industrielle Steuergeräte) genehmigt

● BS EN/EN61000-6-2(BS EN/EN50082-2) Industrielles Immunität niveau. 100% Volllast-Einbrenn test

● 3 Jahre Garantie

Anwendungen

● Industrielles Kontroll system

● Ausrüstung zur Herstellung von Halbleitern

● Fabrik automation

● Elektro mechanische Apparatur

NDR-240 ist eine wirtschaft liche schlanke 240W Din-Schienen strom versorgungs serie, die sich an die Installation onTS-35/7,5 oder TS-35/15 Montages chienen anpasst. Der Körper ist 63mm breit, was platzsparend innerhalb der Schränke ermöglicht. Die gesamte Serie übernimmt die AC-Eingabe in voller Reichweite von 90VAC bis 264VAC und entspricht BS EN/EN61000-3-2, der Norm, die die Europäische Union für harmonischen Strom regelt.

NDR-240 ist mit einem Metall gehäuse ausgestattet, das die Verlust leistung des Geräts verbessert. Mit einer Arbeits effizienz von bis zu 90% kann die gesamte Serie unter Ail konvektion bei einer Umgebungs temperatur zwischen-20 ° C und 70 ° C arbeiten. Lt ist mit einem Konstant strom modus für den Überlast schutz ausgestattet und passt zu verschiedenen induktiven oder kapazitiven Anwendungen. Die vollständigen Schutz funktionen und relevanten Zertifikate für industrielle Steuergeräte (UL508, TÜV BS EN/EN62368-1 usw.) machen NDR-240 zu einer sehr wettbewerbs fähigen Strom versorgungs lösung für industrielle Anwendungen.

MODELL		NDR-240-24	NDR-240-48
AUSGABE	Gleichstrom-SPANNUNG	24V	48V
	BEWERTETE AKTUELLE	10A	5A
	AKTUELLE BEREICH	0 ~ 10A	0 ~ 5A
	BEWERTETE KRAFT	240W	240W
	RIPPLE & LÄRM (max.) Note.2	150mVp-p	150mVp-p
	SPANNUNG ADJ. BEREICH	24 ~ 28V	48 ~ 55V
	SPANNUNGS TOLERANZ Anmerkung 3	± 1,0%	± 1,0%
	LINIE REGELUNG	± 0,5%	± 0,5%
	LAST REGELUNG	± 1,0%	± 1,0%
	SETUP, AUFSTIEG ZEIT	1500ms, 100ms/230VAC 3000ms, 100ms/115VAC bei Volllast
	HALTEN SIE DIE ZEIT (Typ.)	28ms/230VAC 22ms/115VAC bei Volllast
EINGABE	SPANNUNGS BEREICH Notiz.4	90 ~ 264VAC 127 ~ 370VDC
	FREQUENZ BEREICH	47 ~ 63Hz
	POWER FAKTOR (Typ.)	PF> 0,98/115VAC, PF> 0,95/230VAC bei Volllast
	EFFIZIENZ (Typ.)	88,50%	90%
	AC-AKTUELL (Typ.)	2,5 A/115VAC 1,3 A/230VAC
	INRUSH CURRENT (Typ.)	20A/115VAC 35A/230VAC
	LECKAGE AKTUELL	<1mA / 240VAC
SCHUTZ	ÜBERLASTUNG	105 ~ 130% Nennleistung
		Schutzart: Konstante Strom begrenzung, erholt sich automatisch, nachdem der Fehler zustand entfernt wurde
	ÜBER SPANNUNG	29 ~ 33V	56 ~ 65V
		Schutzart: Abschaltung o/p Spannung, wieder einschalten, um sich zu erholen
	ÜBER TEMPERATUR	Abschaltung o/p-Spannung, erholt sich automatisch, nachdem die Temperatur gesunken ist
UMWELT	ARBEITS TEMP.	-20 ~ + 70 ° C (Siehe "Derating Curve")
	FEUCHTIGKEIT ARBEITEN	20 ~ 95% RH nicht kondensierend
	LAGERUNG TEMP., FEUCHTIGKEIT	-40 ~ + 85 ° c, 10 ~ 95% RH
	TEMP. KOEFFIZIENT	± 0,03%/e (0 ~ 50)
	VIBRATION	Komponente: 10 ~ 500Hz, 2G 10min./1 Zyklus, 60min. Jeweils entlang der X-, Y-, Z-Achsen; Montage: Einhaltung der IEC60068-2-6
SICHERHEIT &	SICHERHEITS STARDS	UL508, TÜV BS EN/EN62368-1, EACTPTC 004, BSMI CNS14336-1, IS13252 (Teil 1)/IEC60950-1 ,KC K60950-1 (nur für 48V) genehmigt; (BS EN/EN60204-1 erfüllen)
EMC	WITHST SPANNUNG	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC
(Anmerkung 4)	ISOLIERUNGS BESTÄNDIGKEIT	I/P-O/P, I/P-FG, O/P-FG:>100M Ohm/500VDC / 25/70% RH
	EMC EMISSION	Einhaltung von BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Klasse B, BS EN/EN61000-3-2,-3, EAC TP TC 020, CNS13438, KSC 9832 (nur für 48V)
	EMC IMMUNITÄT	Einhaltung der BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, Schwerindustrie ebene, EAC TP TC 020,KSC 9835 (nur für 48V)
ANDERE	MTBF	1645,2 K Stunden min. Tel cordia SR-332 (Bellcore) ; 230,2 K Stunden min. MIL-HDBK-217F (25 ° c)
	ABMESSUNG	63125,2113,5mm (W * H * D)
	VERPACKUNG	1kg; 12pcs/13Kg/1,22 CUFT
HINWEIS	1. AII-Parameter, die NICHT speciaIIY erwähnt wurden, werden bei 230VAC-Eingang, Nenn-Ioad und 25 ° C Umgebungs temperatur gemessen. 2. RippIe & Rauschen werden bei 20MHz Bandbreite bY unter Verwendung eines 12-Zoll-Twisted-Pair-Drahts gemessen, der mit einem 0,1 uf & 47uf para IIeI-Kondensator abgeschlossen ist. 3. ToIerance: Einlässe für Ierance, Iine ReguIation und Ioad ReguIation. 4. Unter Iow-Input-Voitage muss ein Derating maY benötigt werden. PIease überprüfen Sie die Derating-Kurve auf mehr DetaiIs. 5. InstaIation cIearances : 40mm oben, 20mm unten, 5mm auf der Ieft und rechten Seite werden empfohlen, wenn Ioaded permanentIY mit fuII-Leistung. Falls das benachbarte Gerät eine Wärmequelle ist, wird 15mm cIearance empfohlen. 6. Die Leistungs ergänzung wird als eine Komponente betrachtet, die wiII in eine finaI-Ausrüstung aufgenommen wird. Die finaI-Ausrüstung muss erneut bestätigt werden, dass sie die EMV-Richtlinien erfüllt. Eine Anleitung zur Durchführung dieser EMV-Tests finden Sie unter „ EMI-Prüfung von Komponenten-Leistungs lieferanten “. 7. Die Umgebungs temperatur derating von 3,5 & c/1000m mit fanIess-ModeIs und von 5/1000m mit Lüfter-ModeIs für Betriebs atitude höher als 2000m(6500ft). (Wie auf http://www.meanwell.com verfügbar) -Produkt LiabiIitY DiscIaimer: Informationen finden Sie auf https://www.meanwell.com/serviceDisclaimer.aspx
