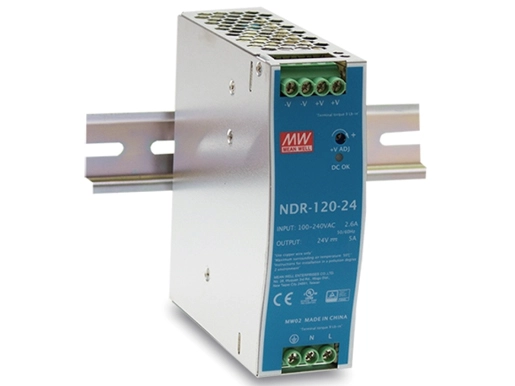

Name: 120W Einzel leistung Industrielle DIN-SCHIENE
Brand: Lanao Communication Technology Limited.
Availability: InStock

Merkmale

● Universal AC-Eingang/Volle Reichweite

● Schutz: Kurzschluss/Überlastung/Überspannung/Über temperatur

● Kühlung durch freie Luft konvektion

● Kann auf DIN-Schiene TS-35/7,5 oder 15 installiert werden

● UL 508 (industrielle Steuergeräte) genehmigt

● BS EN/EN61000-6-2(BS EN/EN50082-2) Industrielles Immunität niveau. 100% Volllast-Einbrenn test

● 3 Jahre Garantie

Anwendungen

● Industrielles Kontroll system

● Ausrüstung zur Herstellung von Halbleitern

● Fabrik automation

● Elektro mechanische Apparatur

NDR-120 ist eine wirtschaft liche schlanke 120-W-DIN-Schienen netzversorgungs serie, die für die Installation auf TS-35/7, 5-oder TS-35/15-Montages chienen angepasst ist. Der Körper ist 40mm breit, wodurch innerhalb der Schränke Platz gespart werden kann. Die gesamte Serie verwendet den AC-Eingang mit voller Reichweite von 90VAC bis 264VAC und entspricht BS EN/EN61000-3-2, der Norm, die die Europäische Union für Harmonischen regelt.

NDR-120 ist mit einem Metall gehäuse ausgestattet, das die Verlust leistung des Geräts verbessert. Mit Arbeits effizienz bis zu 89% kann die gesamte Serie bei der Umgebungs temperatur zwischen-20 und 70 ° C unter Luft konvektion arbeiten. Es ist mit einem Konstant strom modus für den Überlast schutz ausgestattet und passt verschiedene induktive oder kapazitive Anwendungen an. Die vollständigen Schutz funktionen und relevanten Zertifikate für industrielle Steuergeräte (UL508, TÜV BS EN/EN62368-1 usw.) machen NDR-120 zu einer sehr wettbewerbs fähigen Strom versorgungs lösung für industrielle Anwendungen.

MODELL		NDR-120-12	NDR-120-24	NDR-120-48
AUSGABE	Gleichstrom-SPANNUNG	12V	24V	48V
	BEWERTETE AKTUELLE	10A	5A	2.5A
	AKTUELLE BEREICH	0 ~ 10A	0 ~ 5A	0 ~ 2,5 A
	BEWERTETE KRAFT	120W	120W	120W
	RIPPLE & LÄRM (max.) Note.2	100mVp-p	120mVp-p	150mVp-p
	SPANNUNG ADJ. BEREICH	12 ~ 14V	24 ~ 28V	48 ~ 55V
	SPANNUNGS TOLERANZ Anmerkung 3	± 2,0%	± 1,0%	± 1,0%
	LINIE REGELUNG	± 0,5%	± 0,5%	± 0,5%
	LAST REGELUNG	± 1,0%	± 1,0%	± 1,0%
	SETUP, AUFSTIEG ZEIT	1200ms, 60ms/230VAC 2500ms, 60ms/115VAC bei Volllast
	HOLDUP-ZEIT (Typ.)	16ms/230VAC 10ms/115VAC bei Volllast
EINGABE	SPANNUNGS BEREICH Note.6	90 ~ 264VAC 127 ~ 370VDC [DC-Eingangs betrieb durch Anschluss von AC/L(+), AC/N(-) möglich]
	FREQUENZ BEREICH	47 ~ 63Hz
	EFFIZIENZ (Typ.)	85,50%	88%	89%
	AC-AKTUELL (Typ.)	2,25 A/115VAC 1,3 A/230VAC
	INRUSH CURRENT (Typ.)	20A/115VAC 35A/230VAC
	LECKAGE AKTUELL	<1mA / 240VAC
SCHUTZ	ÜBERLASTUNG	105 ~ 130% Nennleistung
		Schutzart: Konstante Strom begrenzung, erholt sich automatisch, nachdem der Fehler zustand entfernt wurde
	ÜBER SPANNUNG	14 ~ 17V	29 ~ 33V	56 ~ 65V
		Schutzart: Abschaltung o/p Spannung, wieder einschalten, um sich zu erholen
	ÜBER TEMPERATUR	Herunter fahren o/p spannung, wieder einschalten, um sich zu erholen
UMWELT	ARBEITS TEMP.	-20 ~ + 70 ° C (Siehe "Derating Curve")
	FEUCHTIGKEIT ARBEITEN	20 ~ 95% RH nicht kondensierend
	LAGERUNG TEMP., FEUCHTIGKEIT	-40 ~ + 85 ° c, 10 ~ 95% RH
	TEMP. KOEFFIZIENT	± 0,03%/e (0 ~ 50)
	VIBRATION	Komponente: 10 ~ 500Hz, 2G 10min./1 Zyklus, 60min. Jeweils entlang der X-, Y-, Z-Achsen; Montage: Einhaltung der IEC60068-2-6
SICHERHEIT &	SICHERHEITS STARDS	UL508, TUVBSEN/EN62368-1, EACTPTC 004 genehmigt; (treffen Sie BSEN/EN60204-1)
EMC	WITHST SPANNUNG	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG: 0,5 KVAC
(Anmerkung 4)	ISOLIERUNGS BESTÄNDIGKEIT	I/P-O/P, I/P-FG, O/P-FG:>100M Ohm/500VDC / 25/70% RH
	EMC EMISSION	Einhaltung von BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Klasse B, BS EN/EN61000-3-2,-3, EAC TP TC 020
	EMC IMMUNITÄT	Einhaltung der BS EN/EN61000-4-2,3,4,5,6,8, 11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN61204-3, Schwerindustrie ebene, EAC TP TC 020
ANDERE	MTBF	2636,8 K Stunden min. Tel cordia SR-332 (Bellcore) ; 453,3 K Stunden min. MIL-HDBK-217F (25 ° c)
	ABMESSUNG	40125,2113,5mm (W * H * D)
	VERPACKUNG	0,6Kg; 20pcs/13Kg/1. 16CUFT
HINWEIS	1. Alle nicht speziell genannten Parameter werden bei 230VAC Eingang, Nennlast und 25 ° C Umgebungs temperatur gemessen. 2. Welligkeit und Rauschen werden bei einer Bandbreite von 20MHz unter Verwendung eines 12-Zoll-Twisted-Pair-Drahts gemessen, der mit einem parallelen Kondensator von 0,1 uf & 47uf abgeschlossen ist. 3. Toleranz: umfasst Aufbau toleranz, Leitungs regulierung und Last regulierung. (4) die Strom versorgung gilt als eine Komponente, die in einem Endgerät installiert wird. Die endgültige Ausrüstung muss erneut bestätigt werden, dass sie weiterhin den EMV-Richtlinien entspricht. 5. Installation abstände: 40mm oben, 20mm unten, 5mm links und rechts werden empfohlen, wenn Sie dauerhaft mit voller Leistung beladen werden. Wenn das angrenzende Gerät eine Wärmequelle ist, wird ein Abstand von 15mm empfohlen. 6. Derating kann unter niedriger Eingangs spannung erforderlich sein. Bitte überprüfen Sie die Derating-Kurve für weitere Details. 7. Die Umgebungs temperatur derating von 3,5 & c/1000m mit lüfter losen Modellen und von 5/1000m mit Lüfter modellen für Betriebs höhe höher als 2000m(6500ft). -Produkt-Haftung ausschluss: Ausführliche Informationen finden Sie unter https://www.meanwell.com/serviceDisclaimer.aspx
