10 Gb/s abstimm bar DWDM XFP 80km Transceiver

Der abstimm bare XFP-Transceiver mit 10 Gb/s ist ein integrierter Glasfaser-Transceiver, der eine serielle Hoch geschwindigkeit verbindung mit Signal raten von 9,95 Gb/s bis 11,35 Gb/s bereitstellt. Das Modul entspricht der Multisource-Vereinbarung mit 10 Gigabit Small Form Factor Plug gable (XFP)-MSA (INF-8077i) und Tunable XFP für ITU Frequency Grid-Anwendungen (SFF-8477).
Es entspricht dem ITU-T G.698.1 Standard mit 50-GHz-Kanalabstand für SONET/SDH, IEEE DWDM 10GBASE-ZR für 80 km Reichweite (Ethernet) und DWDM 10GFC für 80 km Reichweite (Fibre Channel)-Anwendungen.

Der Transceiver integriert den Empfänger und den Sende pfad auf einem Modul. Auf der Sende seite wird der serielle Datenstrom mit 10 Gbit/s wieder hergestellt, neu eingestellt und an einen Modulator treiber übergeben. Der Modulator treiber vor und moduliert einen C-Band-abstimm baren integrierten Laser Mach-Zehnder (ILMZ), der die Daten übertragung über einen branchen üblichen LC-Anschluss über einen Single-Mode-Fiber ermöglicht. Auf der Empfängers eite wird der 10-Gbit/s-Datenstrom von einem APD/Trans-Impedanz-Verstärker wieder hergestellt, neu eingestellt und an einen Ausgangs treiber übergeben. Dieses Modul verfügt über eine Hot-Plug-fähige XFI-kompatible elektrische Schnitts telle.

Merkmale
● Unterstützt 9,95 Gb/s bis 11,3 Gb/s Bit raten
● Monolithisch integrierter voll abstimm barer C-Band-Sender
● 50 GHz ITU-Kanal abstand mit integriertem Wellenlängen schließfach
● C-Band-abstimm barer Laser und APD-Empfänger
● Maximale Verbindungs länge von 80km
● Voll-Duplex-LC-Anschluss
● Hot-steck barer XFP-Fußabdruck
● Unterstützt Line-Side und XFI Loopback
● Keine Referenz uhr erforderlich
● Eingebaute digitale Diagnose funktionen
● Standard-Bail-Release-Mechanismus
● Verlust leistung <3,5 W
● Fall temperatur bereich: 0 °C bis 70 °C

LA-OT-10GTDW-X80 Wellenlängen leitfaden Pin Beschreibungen

Anmerkung:

1. Wenn ein abstimm bares Modul zum ersten Mal anges ch lossen wird, wechselt es zu einem Standard kanal, oder Tx_DIS hat behauptet, dass es in einen Standby-Zustand wechselt. LA-OT-10GTDW-X80 Standard kanal beträgt 1563,45 nm und ist mit dem Kanal bereich von 1 bis 88 kompatibel.

2. Wenn das Modul mit der Strom versorgung aktiviert ist, wird es automatisch zum letzten Kanal ausgeführt, oder Tx_DIS hat behauptet, dass es in einen Standby-Zustand übergeht. Wenn Tx_DIS behauptet wird, wird der letzte Kanal gelöscht, und ein gültiger neuer Kanal befehl ist erforderlich, um einen Kanal festzulegen.

3. Wenn das Tx deaktiviert und dann wieder aktiviert ist, kehrt das Modul zum letzten Kanal ed zurück.

Absolute maximale Bewertungen

Elektrische Eigenschaften

Anmerkungen:

1. Der maximale Gesamt leistungs wert wird über den gesamten Temperatur-und Spannungs bereich angegeben.

2. nach interner AC-Kupplung.

3. in 100 Ohm different ielle Beendigung.

4. Verlust des Signals ist offener Kollektor, der mit einem 4,7 k - 10kohm Widerstand auf 3,15-3,6 V hochgezogen werden soll. Logik 0 zeigt den normalen Betrieb an; Logik 1 zeigt kein detektiertes Signal an.

Optische Eigenschaften

Anmerkungen:

1. entspricht ungefähr 0,4 nm.

2. Gemessen mit dem schlechtesten ER; BER<10-12 mit 10,3 Gbps, 231-1 PRBS.

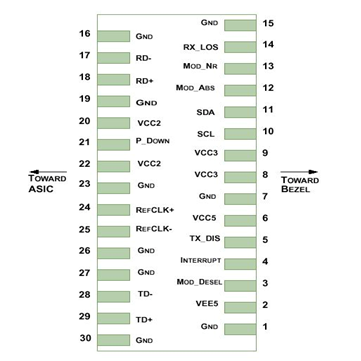

Pin-Zuweisung

Diagramm der Host Board Connector Block Pin Nummern und Name

Anmerkungen:

1. Modul Schaltung Boden ist vom Modul Chassis Boden innerhalb des Moduls isoliert.

2. 2 Offener Kollektor; sollte mit 4,7 k - 10kohm auf Host-Board auf eine Spannung zwischen 3,15 V und 3,6 V hochgezogen werden.

3. Eine Referenz uhr ist für die XFP 80km Abstimm bar nicht erforderlich. Wenn vorhanden, wird es ignoriert.

Digitale Diagnose funktionen

XFP 80km abstimm bare Transceiver bieten digitale Diagnose funktionen über eine serielle 2-Draht-Schnittstelle, die den Echtzeit zugriff auf die folgenden Betriebs parameter ermöglicht:

• Transceiver-Temperatur

• Laser vorspannung strom

• Übertragene optische Leistung

• Empfangene optische Leistung

• Transceiver-Versorgungs spannung

Es bietet auch ein ausgeklügeltes System von Alarm-und Warn flaggen, die für Endbenutzer verwendet werden können, wenn bestimmte Betriebs parameter außerhalb eines werkseitig festgelegten normalen Bereichs liegen.

Die Betriebs-und Diagnose informationen werden von einem Digital Diagnostics Transceiver Controller im Transceiver überwacht und gemeldet, auf den über die serielle 2-Draht-Schnittstelle zugegriffen wird. Wenn das serielle Protokoll aktiviert ist, wird das serielle Taktsignal (SCL-Pin) vom Host erzeugt. Die positive Kante taktet Daten in den XFP-Transceiver in diejenigen Segmente seiner Speicher karte, die nicht schreib geschützt sind. Die negative Kante taktet Daten vom XFP-Transceiver. Das serielle Datensignal (SDA-Pin) ist für die serielle Daten übertragung bidirektional. Der Host verwendet SDA in Verbindung mit SCL, um den Beginn und das Ende der Aktivierung des seriellen Protokolls zu markieren. Die Erinnerungen sind als eine Reihe von 8-Bit-Datenwörtern organisiert, die einzeln oder nacheinander angesprochen werden können. Die serielle 2-Draht-Schnitts telle bietet sequentiellen oder zufälligen Zugriff auf die 8-Bit-Parameter, die von 000h bis zur maximalen Adresse des Speichers adressiert sind.

Ausführlichere Informationen einschl ießlich Speicher karten definitionen finden Sie in der XFP-Spezifikation.

Umriss zeichnung (mm)

Anwendung

● DWDM 10GBASE-ZR/ZW 10G Ethernet

● DWDM 80KM 10G Faser kanal

● DWDM SONET OC-192 & SDH STM-64
