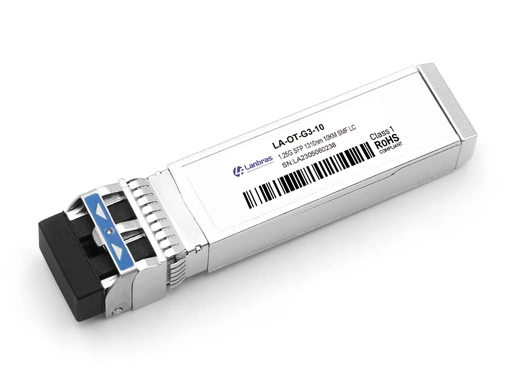

10 Gb/s DWDM SFP 80km Transceiver

10G-DWM-Transceiver umfassen eine APD-Diode und einen temperatur stabilisierten DFB-EML sender. Digitale Diagnose funktionen sind über einen I2C verfügbar. Dieses Modul ist für Single-Mode-Fasern ausgelegt und arbeitet bei einer Nenn wellenlänge von 100GHz ITU Grid, C Band DWDM-Wellenlänge.

Merkmale
● Bis zu 11,3 Gbps Daten Links
● Bis zu 80km Übertragung auf SMF
● DWDM EML Laser und APD-Empfänger
● Metall gehäuse, für niedrigere EMI
● 2-Draht-Schnitts telle mit integrierter digitaler Diagnose überwachung
● Hot-steck barer SFP-Fußabdruck
● Konform mit SFP-SFF-8431 und-SFF-8432
● Spezifikationen konform mit SFF 8472
● Konform mit SFP MSA mit LC-Anschluss
● Einzelnes 3,3 V Netzteil
● Fall Betriebs temperatur bereich: 0 °C bis 70 °C
● Verlust leistung <1,5 W

Standard
● SFF-8431 konform
● RoHS konform.

Produkt auswahl

C-Band λc Wellenlängen leitfaden Pin Beschreibungen

Absolute maximale Bewertungen

Empfohlene Betriebs bedingungen

Optische Eigenschaften

Anmerkungen:

1. Ausgangs leistung ist Leistung, die in eine 9/125mm Single-Mode-Faser gekoppelt ist.

2. Entspricht ungefähr 0,8 nm.

3. Gemessen mit einem PRBS 231-1 Test muster, @ 10,325 Gb/s, BER<10-12.

Elektrische Eigenschaften

Anmerkungen:

1. direkt an TX-Dateneingabe-Pins anges ch lossen. AC danach gekoppelt.

2. oder offene Schaltung.

3. in 100 Ohm different ielle Beendigung.

4. Dies sind ungefilterte 20-80% Werte

5. Verlust des Signals ist LVTTL. Logik 0 zeigt den normalen Betrieb an; Logik 1 zeigt kein detektiertes Signal an.

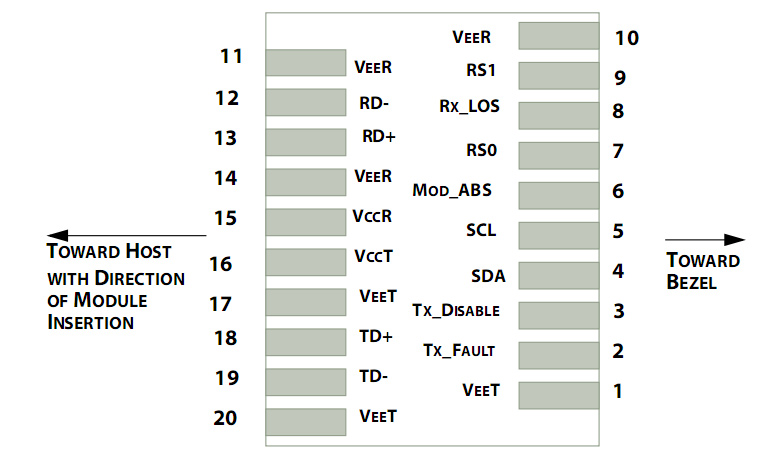

Pin-Beschreibungen

Aus dem Connector-Block auf der Host-Platine Pin

Anmerkungen:

1. Circuit Boden ist intern vom Fahrgestell boden isoliert.

2. TFAULT ist ein offener Kollektor/Drain-Ausgang, der bei Verwendung mit einem 4,7 k - 10k Ohm-Widerstand auf der Host-Platine hochgezogen werden sollte. Die Hochspannung sollte zwischen 2,0 V und 0,3 Vcc liegen. Ein hoher Ausgang zeigt einen Sender fehler an, der entweder durch den TX-Vorspannung strom oder die TX-Ausgangs leistung verursacht wird, die die vor eingestellten Alarms ch wellen übers ch reitet. Eine niedrige Leistung zeigt den normalen Betrieb an. Im niedrigen Zustand wird der Ausgang auf <0,8 V gezogen.

3. Laser ausgang deaktiviert auf TDIS >2.0V oder offen, aktiviert auf TDIS <0,8 V.

4. sollte mit 4,7 kΩ- 10kΩ Host Board auf eine Spannung zwischen 2,0 V und 3,6 V hochgezogen werden. MOD_ABS zieht die Linie niedrig, um anzuzeigen, dass das Modul anges ch lossen ist.

5. Intern nach unten gezogen pro SFF-8431 Rev 4.1.

6. LOS ist offene Kollektor ausgabe. Es sollte mit 4,7 kΩ - 10 kΩ auf der Host-Platine auf eine Spannung zwischen 2,0 V und 3,6 V hochgezogen werden. Logik 0 zeigt den normalen Betrieb an; Logik 1 zeigt den Signal verlust an.

Digitale Diagnose funktionen

10G DWDM-Transceiver unterstützen das serielle 2-Draht-Kommunikationsprotokoll, wie es im SFP MSA definiert ist.

Die seriale Standard-SFP-ID bietet Zugriff auf Identifikation informationen, die die Funktionen des Transceivers, Standards chnitt stellen, Hersteller und andere Informationen beschreiben.

Darüber hinaus bieten SFP-Transceiver eine einzigartige verbesserte digitale Diagnose überwachungs schnitts telle, die den Echtzeit zugriff auf Geräte betriebs parameter wie Transceiver temperatur, Laser vorspannung strom und übertragene optische Leistung ermöglicht. empfangene optische Leistung und Transceiver-Versorgungs spannung. Es definiert auch ein ausgeklügeltes System von Alarm-und Warn flaggen, das Endbenutzer sind, wenn bestimmte Betriebs parameter außerhalb eines werkseitig festgelegten normalen Bereichs liegen.

Die SFP-MSA definiert eine 256-Byte-Speicherkarte in EEPROM, auf die über eine serielle 2-Draht-Schnittstelle an der 8-Bit-Adresse 1010000X (A0h) zugegriffen werden kann. Die digitale Diagnose überwachungs schnitts telle verwendet die 8-Bit-Adresse 1010001X (A2h), sodass die ursprünglich definierte serielle ID-Speicher karte unverändert bleibt.

Die Betriebs-und Diagnose informationen werden von einem Digital Diagnostics Transceiver Controller (DDTC) im Transceiver überwacht und gemeldet, auf den über eine serielle 2-Draht-Schnitts telle zugegriffen wird. Wenn das serielle Protokoll aktiviert ist, wird das serielle Taktsignal (SCL, Mod Def 1) vom Host erzeugt. Die positive Kante taktet Daten in den SFP-Transceiver in diejenigen Segmente des E2PROM, die nicht schreib geschützt sind. Die negative Kante taktet Daten vom SFP-Transceiver. Das serielle Datensignal (SDA, Mod Def 2) ist für die serielle Daten übertragung bidirektional. Der Host verwendet SDA in Verbindung mit SCL, um den Beginn und das Ende der Aktivierung des seriellen Protokolls zu markieren. Die Erinnerungen sind als eine Reihe von 8-Bit-Datenwörtern organisiert, die einzeln oder nacheinander angesprochen werden können.

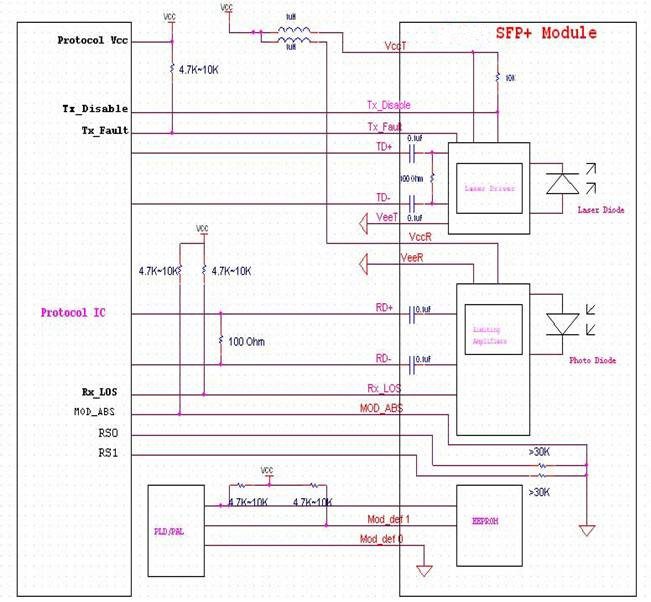

Host - Transceiver-Schnitts telle Block diagramm

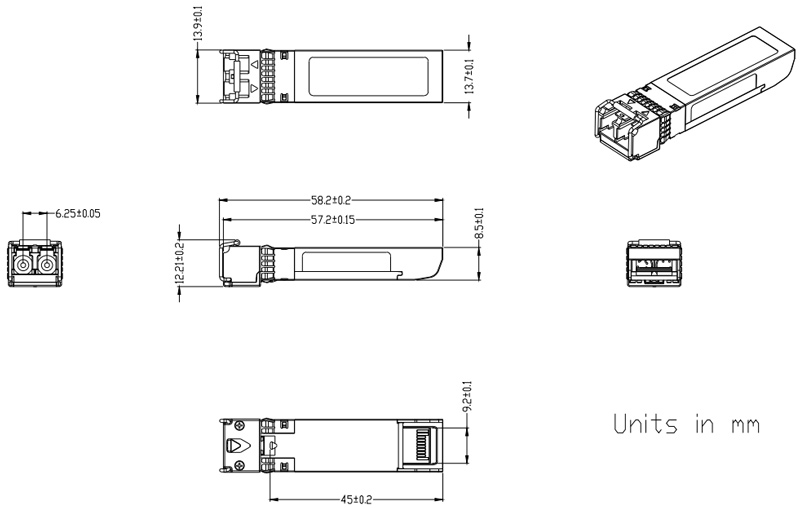

Umriss zeichnung (mm)

Regulatory Compliance

Anwendung

● 10G Ethernet

● 10G SONET/SDH, OTU2/2e und 10G FC
