100 Gb/s CFP ER4 40km

LA-CFP-ER4/OTU4

Übersicht

Spezifikationen

Konnektivitäts lösungen

Modelle

Ressourcen

Der optische Transceiver LA-CFP-ER4/OTU4, 100G CFP2 ER4 integriert den Sende-und Empfangs pfad auf einem Modul. Auf der Sende seite werden vier Spuren serieller Datenströme wieder hergestellt, neu abgestimmt und an vier Laser treiber weiter gegeben, die vier modulierte Laser mit elektrischer Absorption (EMLs) steuern. mit mittleren Wellenlängen 1296, 1300, 1305und 1309 nm. Die optischen Signale werden dann über einen branchen üblichen LC-Anschluss in eine Single-Mode-Faser gemultiplext. Auf der Empfangs seite werden 4 Spuren optischer Datenströme durch einen integrierten optischen Demultiplexer optisch demultip lext. Jeder Daten dampf wird durch einen PIN-Foto detektor und einen Trans impedanz verstärker wieder hergestellt, neu abgestimmt und an einen Ausgangs treiber weiter gegeben. Dieses Modul verfügt über eine Hot-Plug-fähige elektrische Schnitts telle, einen geringen Strom verbrauch und eine MDIO-Verwaltungs schnitts telle.

Merkmale

● Unterstützt 103,1 Gbps bis 112Gbps Bit raten
● Duplex-LC-Anschluss
● Hot steck bar
● 4x2 8 Gb/s DFB-basierter LAN-WDM sender
● 10x10G MLD elektrische Schnitts telle
● Anwendbar für 40km SMF-Verbindung
● Geringer Strom verbrauch, < 18W
● Digitaler Diagnose monitor Interface
● MDIO Kommunikation schnitts telle
● Konform mit 100GBASE-ER4 und OTU4
● Betriebs fall temperatur: Kommerziell: 0 bis 70 °C

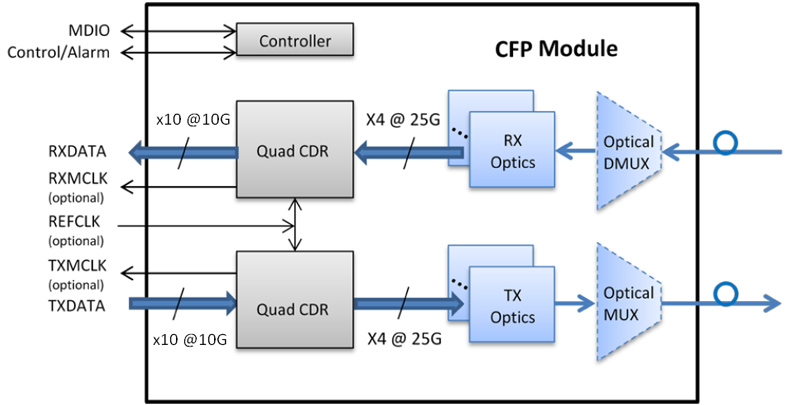

Funktions diagramm

Functional Diagram of 100Gb/s CFP ER4 40km


Absolute maximale Bewertungen

Parameter

Symbol

Min.

Max.

Einheit

Hinweis

Versorgungs spannung

Vcc

-0,5

4.0

V


Lagerte mperatur

TS

-40

85

°C


Relative Luft feuchtigkeit

RH

0

85

%


Rx-Schadens schwelle,

Pro Spur

PRdmg

5.5


DBm



Hinweis: Stress, der über die maximalen absoluten Bewertungen hinaus geht, kann den Transceiver dauerhaft beschädigen.


Empfohlene Betriebs bedingungen

Parameter

Symbol

Min.

Typ

Max.

Einheit

Hinweis

Datenrate

DR


103.2

112

Gb/s


Versorgungs spannung

Vcc

3.14

3.3

3.46

V


Betriebs fall

Temp.

Tc

0


70

°C



Elektrische Eigenschaften (Top = 0 ~ 70, Vcc = 3,2 ~ 3,4 V)

(Getestet unter empfohlenen Betriebs bedingungen, sofern nicht anders angegeben)

Parameter

Symbol

Min

Typ

Max

Einheit

Hinweise

Versorgungs strom

Icc



5

A


Versorgungs spannung

Vcc

3.2


3.4

V


Sender

Signal geschwindigkeit

Pro Spur

DRPL



11.2

Gb/s


Eingangs differential

Impedanz

Rin


100


Ω


Differential daten

Impput Schaukel pro Bahn

Vin,pp



760

MV


Dateneingabe steigt

Zeit toleranz

Tr

24



Ps

1

Dateneingabe fallen

Zeit toleranz

Tf

24



Ps

1

Elektrischer Eingang

Augen masken definition

{X1,X2}

{Y1,Y2}

{0.2,0.5}

{136,380}

UI

MV


Strom versorgung

Lärm toleranz

Vrip

Pro CFP MSA Spezifikation


Empfänger

Signal geschwindigkeit

Pro Spur

DRPL



11.2

Gb/s


Differential daten

Ausgangs schaukel pro Spur

Vout,pp



760

MV


Daten ausgabe steigt

Zeit toleranz

Tr

24

80


Ps

1

Die Daten ausgabe sinkt

Zeit toleranz

Tf

24

80


Ps

1

Elektrischer Eingang

Augen masken definition

{X1,X2}

{Y1,Y2}

{0.2,0.5}

{136,380}

UI

MV


Strom versorgung

Lärm toleranz

Vrip

Pro CFP MSA Spezifikation



Anmerkungen:

1,20% ~ 80%


Optische Eigenschaften (Top = 0 ~ 70, Vcc = 3,2 ~ 3,4 V)

(Getestet unter empfohlenen Betriebs bedingungen, sofern nicht anders angegeben)

Parameter

Symbol

Einheit

Min

Typ

Max

Hinweise

Sender

Signal geschwindigkeit,

Jede Spur


GBd

25.78125 ± 100 ppm

100GBase-LR4,1

27,9525 ± 20 ppm

OTU4,1

Vier

Fahrspur

Wellenlänge

Reichweite

Λ1

Nm

1294.53

1295.56

1296.59


Λ2

1299.02

1300.05

1301.09


Λ3

1303.54

1304.58

1305.63


Λ4

1308.09

1309.14

1310.19


Insgesamt

Start

Strom versorgung

Schmellen

DBm



10.5

100GBase-ER4



10

OTU4

Durchschnitt lich

Start

Macht,

Jeweils

Spur

Pavg

DBm

-2.9


2.9

100GBase-ER4,2

-6


4

OTU4,2

Optisch

Modulation

Amplitude,

Jeweils

Spur (OMA)2

OMA

DBm

-1.3


4.5


Unterschied in

Start

Strom versorgung

Zwischen

Jede

Zwei

Fahrspuren

(OMA)


DB



5


Aussterbungs-Verhältnis

ER

DB

4



100GBase-ER4

4


6.5

OTU4

Seiten modus

Unterdrückung verhältnis

SMSR

DB

30




Sender

Und

Dispersion

Strafe,

Jede Spur

TDP

DB



2.2


Optische Rückkehr

Verlust toleranz


DB



20


Sender

Reflectance3


DB



-12


Sender

Augen maske

{X1, X2, X3, Y1, Y2, Y3}



{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

100GBase-ER4

Optischer Empfänger

Merkmale

Empfangen

Rate

Für jede Spur


Gbps


25.78125

27.9525

3

Überlast-Input

Optische Leistung

Pmax

DBm

5.5




Durchschnitt licher Empfang

Macht für jeden

Fahrspur

Pin

DBm

-20.9


4.5

4

Empfänger empfindlichkeit

(OMA) pro Spur

Psens1

DBm



-17,9


Gestresste Empfindlichkeit

(OMA) pro Spur

Psens2

DBm



-15,9


Rendite verlust

RL

DB

-26




Empfänger

Elektrisch

3dB oben

Abgeschnitten

Frequenz, pro Spur


GHz



31


Los De-Assert

Pd

DBm



-19


Los behaupten

Pa

DBm



-21


Verlust hysterese

Pd-Pa

DBm

1





Anmerkungen:

1. Transmitter besteht aus 4 Lasern, die jeweils mit 25,78 Gb/s für 100GBASE-LR, jeweils 27,95 Gb/s für OTU4 arbeiten

2. Mindestwert ist informativ.

3. Empfänger besteht aus 4 Foto detektoren, die mit jeweils 25,78 Gb/s für jeweils 100GBASE-LR, jeweils 27,95 Gb/s für OTU4 arbeiten

4. Der Mindestwert ist informativ, entspricht min TxOMA mit unendlichem ER-und maximalem Kanal ionen verlust.


Pin-Beschreibung


Top Ansicht


Ansicht von unten

148

Sc

1

3.3 V_ctwr

147

REFCLKn

2

3.3 V_ctwr

146

REFCLKp

3

3.3 V_ctwr

145

Sc

4

3.3 V_ctwr

144

N.C.

5

3.3 V_ctwr

143

N.C.

6

3.3V

142

Sc

7

3.3V

141

TX9n

8

3.3V

140

TX9p

9

3.3V

139

Sc

10

3.3V

138

TX8n

11

3.3V

137

TX8p

12

3.3V

136

Sc

13

3.3V

135

TX7n

14

3.3V

134

TX7p

15

3.3V

133

Sc

16

3.3 V_ctwr

132

TX6n

17

3.3 V_ctwr

131

TX6p

18

3.3 V_ctwr

130

Sc

19

3.3 V_ctwr

129

TX5n

20

3.3 V_ctwr

128

TX5p

21

VND_IO_A

127

Sc

22

VND_IO_B

126

TX4n

23

Sc

125

TX4p

24

TX_MCLKn

124

Sc

25

TX_MCLKp

123

TX3n

26

Sc

122

TX3p

27

VND_IO_C

121

Sc

28

VND_IO_D

120

TX2n

29

VND_IO_E

119

TX2p

30

PRG _ CNTL1

118

Sc

31

PRG _ CNTL2

117

TX1n

32

PRG _ CNTL3

116

TX1p

33

PRG _ ALRM1

115

Sc

34

PRG _ ALRM2

114

TX0n

35

PRG _ ALRM3

113

TX0p

36

TX_DIS

112

Sc

37

MOD_LOPWR



Top Ansicht


Ansicht von unten

111

Sc

38

MOD_ABS

110

N.C.

39

MOD_RSTn

109

N.C.

40

RX_LOS

108

Sc

41

GLB_ALRMn

107

RX9n

42

PRTADR4

106

RX9p

43

PRTADR3

105

Sc

44

PRTADR2

104

RX8n

45

PRTADR1

103

RX8p

46

PRTADR0

102

Sc

47

MDIO

101

RX7n

48

MDC

100

RX7p

49

Sc

99

Sc

50

VND_IO_F

98

RX6n

51

VND_IO_G

97

RX6p

52

Sc

96

Sc

53

VND_IO_H

95

RX5n

54

VND_IO_J

94

RX5p

55

3.3 V_ctwr

93

Sc

56

3.3 V_ctwr

92

RX4n

57

3.3 V_ctwr

91

RX4p

58

3.3 V_ctwr

90

Sc

59

3.3 V_ctwr

89

RX3n

60

3.3V

88

RX3p

61

3.3V

87

Sc

62

3.3V

86

RX2n

63

3.3V

85

RX2p

64

3.3V

84

Sc

65

3.3V

83

RX1n

66

3.3V

82

RX1p

67

3.3V

81

Sc

68

3.3V

80

RX0n

69

3.3V

79

RX0p

70

3.3 V_ctwr

78

Sc

71

3.3 V_ctwr

77

RX_MCLKn

72

3.3 V_ctwr

76

RX_MCLKp

73

3.3 V_ctwr

75

Sc

74

3.3 V_ctwr


Pin

Name

I/O

Logik

Beschreibung

1

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

2

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

3

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

4

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

5

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

6

3.3V



3,3 V Modul Versorgungs spannung

7

3.3V



3,3 V Modul Versorgungs spannung

8

3.3V



3,3 V Modul Versorgungs spannung

9

3.3V



3,3 V Modul Versorgungs spannung

10

3.3V



3,3 V Modul Versorgungs spannung

11

3.3V



3,3 V Modul Versorgungs spannung

12

3.3V



3,3 V Modul Versorgungs spannung

13

3.3V



3,3 V Modul Versorgungs spannung

14

3.3V



3,3 V Modul Versorgungs spannung

15

3.3V



3,3 V Modul Versorgungs spannung

16

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

17

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

18

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

19

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

20

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

21

VND_IO_A

I/O


Modul anbieter I/O A. Verbinden Sie sich nicht!

22

VND_IO_B

I/O


Modul anbieter I/O B. Verbinden Sie sich nicht!

23

Sc




24

TX_MCLKn

O


Freq = Optische Rate/32. Für optische Wellenform tests verwendet. Nicht für den normalen Gebrauch.

25

TX_MCLKp

O


Freq = Optische Rate/32. Für optische Wellenform tests verwendet. Nicht für den normalen Gebrauch.

26

Sc




27

VND_IO_C

I/O


Modul anbieter I/O C. Verbinden Sie sich nicht!


28

VND_IO_D

I/O


Modul anbieter I/O D nicht verbinden!


29

VND_IO_E

I/O


Modul anbieter I/O E. Verbinden Sie sich nicht!


30

PRG _ CNTL1

Ich

LVCMOS w/PUR

Programmier bare Steuerung 1 über MDIO eingestellt, Standard: TRXIC_RSTn, TX & RX ICs zurück gesetzt, "0": Reset; "1" oder NC: aktiviert (d. H. Nicht verwendet).

31

PRG _ CNTL2

Ich

LVCMOS w/PUR

Programmier bare Steuerung 2 über MDIO, Standard: Hardware-Verriegelung LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" oder NC: ≤ 32W (i.e., nicht verwendet).

32

PRG _ CNTL3

Ich

LVCMOS w/PUR

Programmier bare Steuerung 3 über MDIO, Standard: Hardware-Verriegelung LSB, "00": ≤ 8W; "01": ≤ 16W; "10": ≤ 24W; "11" oder NC: ≤ 32W (i.e., nicht verwendet).

33

PRG _ ALRM1


O

LVCMOS

Programmier barer Alarm 1 über MDIO eingestellt, Standard: HIPWR_ON, "1": Modul leistung abgeschlossen; "0": Modul nicht hoch angetrieben.

34

PRG _ ALRM2


O

LVCMOS

Programmier barer Alarm 2 über MDIO eingestellt, Standard: MOD_READY, "1": Bereit; "0": nicht bereit.

35

PRG _ ALRM3


O

LVCMOS

Programmier barer Alarm 3 über MDIO eingestellt, Standard: MOD_FAULT, Fehler erkannt, "1": Fehler; "0": Kein Fehler.

36

TX_DIS

Ich

LVCMOS w/PUR

Sender für alle Fahrspuren deaktivieren, "1" oder NC = Sender deaktiviert, "0" = Sender aktiviert

37

MOD_LOPWR

Ich

LVCMOS w/PUR

Modul Low-Power-Modus. "1" oder NC: Modul im Low-Power-Modus (Safe), "0": Einschalten aktiviert

38

MOD_ABS

O

Sc

Modul Abwesend. "1" oder NC: Modul abwesend, "0": Modul vorhanden, Pull Up Resistor auf Host

39

MOD_RSTn

Ich

LVCMOS w/PDR

Modul Zurücksetzen. "0" setzt das Modul zurück, "1" oder NC = Modul aktiviert, Pull Down Resistor im Modul

40

RX_LOS

O

LVCMOS

Empfänger verlust des optischen Signals, "1": niedriges optisches Signal, "0": Normalzustand

41

GLB_ALRMn

O

LVCMOS

Globaler Alarm. "0": Alarm zustand in jedem MDIO-Alarm register, "1": keine Alarm bedingung, Open Drain, Pull Up-Widerstand auf Host

42

PRTADR4

Ich

1,2 V CMOS

MDIO Physical Port Adresse Bit 4

43

PRTADR3

Ich

1,2 V CMOS

MDIO Physical Port Adresse Bit 3

44

PRTADR2

Ich

1,2 V CMOS

MDIO Physical Port Adresse Bit 2

45

PRTADR1

Ich

1,2 V CMOS

MDIO Physical Port Adresse Bit 1

46

PRTADR0

Ich

1,2 V CMOS

MDIO Physical Port Adresse Bit 0

47

MDIO

I/O

1,2 V CMOS

Management daten I/O bidirektion ale Daten (elektrische Spezifikationen gemäß 802.3ae und ba)

48

MDC

Ich

1,2 V CMOS

Management Data Clock (elektrische Spezifikationen gemäß 802.3ae und ba)

49

Sc




50

VND_IO_F

I/O


Modul anbieter I/O F. Verbinden Sie sich nicht!

51

VND_IO_G

I/O


Modul anbieter I/O G. Verbinden Sie sich nicht!

52

Sc




53

VND_IO_H

I/O


Modul anbieter I/O H. Verbinden Sie sich nicht!

54

VND_IO_J

I/O


Modul anbieter I/O J. Verbinden Sie sich nicht!

55

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

56

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

57

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

58

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

59

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

60

3.3V



3,3 V Modul Versorgungs spannung

61

3.3V



3,3 V Modul Versorgungs spannung

62

3.3V



3,3 V Modul Versorgungs spannung

63

3.3V



3,3 V Modul Versorgungs spannung

64

3.3V



3,3 V Modul Versorgungs spannung

65

3.3V



3,3 V Modul Versorgungs spannung

66

3.3V



3,3 V Modul Versorgungs spannung

67

3.3V



3,3 V Modul Versorgungs spannung

68

3.3V



3,3 V Modul Versorgungs spannung

69

3.3V



3,3 V Modul Versorgungs spannung

70

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

71

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

72

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

73

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

74

3.3 V_ctwr



3,3 V Modul-Versorgungs spannungs rücklauf, intern mit Signal boden verbunden

75

Sc




76

RX_MCLKp



Für optische Wellenform prüfung. Nicht für den normalen Gebrauch.

77

RX_MCLKn



Für optische Wellenform prüfung. Nicht für den normalen Gebrauch.

78

Sc




79

RX0p



Schnitts telle SFI-5.0

80

RX0n



Schnitts telle SFI-5.0

81

Sc




82

RX1p



Schnitts telle SFI-5.0

83

RX1n



Schnitts telle SFI-5.0

84

Sc




85

RX2p



Schnitts telle SFI-5.0

86

RX2n



Schnitts telle SFI-5.0

87

Sc




88

RX3p



Schnitts telle SFI-5.0

89

RX3n



Schnitts telle SFI-5.0

90

Sc




91

RX4p



Schnitts telle SFI-5.0

92

RX4n



Schnitts telle SFI-5.0

93

Sc




94

RX5p



Schnitts telle SFI-5.0

95

RX5n



Schnitts telle SFI-5.0

96

Sc




97

RX6p



Schnitts telle SFI-5.0

98

RX6n



Schnitts telle SFI-5.0

99

Sc




100

RX7p



Schnitts telle SFI-5.0

101

RX7n



Schnitts telle SFI-5.0

102

Sc




103

RX8p



Schnitts telle SFI-5.0

104

RX8n



Schnitts telle SFI-5.0

105

Sc




106

RX9p



Schnitts telle SFI-5.0

107

RX9n



Schnitts telle SFI-5.0

108

Sc




109

N.C.




110

N.C.




111

Sc




112

Sc




113

TX0p



Schnitts telle SFI-5.0

114

TX0n



Schnitts telle SFI-5.0

115

Sc




116

TX1p



Schnitts telle SFI-5.0

117

TX1n



Schnitts telle SFI-5.0

118

Sc




119

TX2p



Schnitts telle SFI-5.0

120

TX2n



Schnitts telle SFI-5.0

121

Sc




122

TX3p



Schnitts telle SFI-5.0

123

TX3n



Schnitts telle SFI-5.0

124

Sc




125

TX4p



Schnitts telle SFI-5.0

126

TX4n



Schnitts telle SFI-5.0

127

Sc




128

TX5p



Schnitts telle SFI-5.0

129

TX5n



Schnitts telle SFI-5.0

130

Sc




131

TX6p



Schnitts telle SFI-5.0

132

TX6n



Schnitts telle SFI-5.0

133

Sc




134

TX7p



Schnitts telle SFI-5.0

135

TX7n



Schnitts telle SFI-5.0

136

Sc




137

TX8p



Schnitts telle SFI-5.0

138

TX8n



Schnitts telle SFI-5.0

139

Sc




140

TX9p



Schnitts telle SFI-5.0

141

TX9n



Schnitts telle SFI-5.0

142

Sc




143

N.C.




144

N.C.




145

Sc




146

REFCLKp



Schnitts telle SFI-5.0

147

REFCLKn



Schnitts telle SFI-5.0

148

Sc





Anmerkungen:

1. Pin #75 ~ 148 gehören zu Hochgeschwindigkeits-Elektro-Pin, keine Beschreibungen.


Paket abmessungen

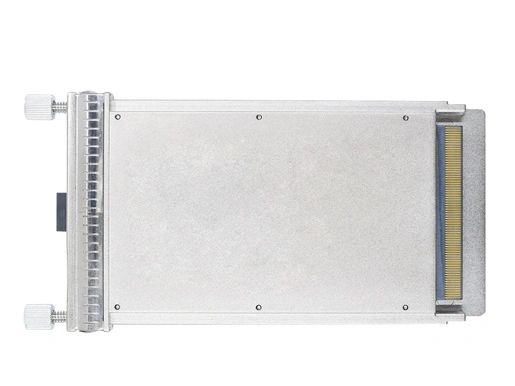

Package Dimensions of 100Gb/s CFP ER4 40km



Anwendungen

● OTN OTU4

● 100GBASE-ER4 100G Ethernet

● Andere optische Verbindung


Date Version Description Download
2025-03-17 Datasheet _ 100G CFP ER4 OTU4 40km _ LA-CFP-ER4 _ OTU4
