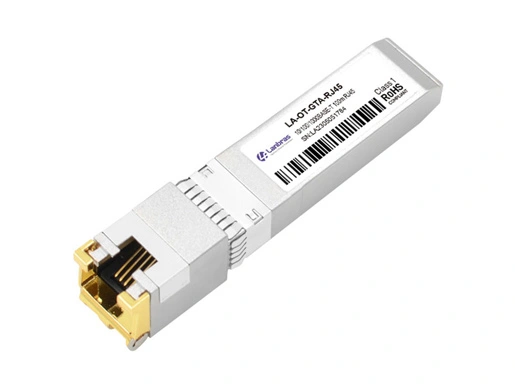

SFP-Transceiver (10/100/1000M Kupfer Small Form Plug gable) basieren auf dem SFP Multi Source Agreement (MSA).
Beschreibung
SFP-Transceiver (10/100/1000M Kupfer Small Form Plug gable) basieren auf dem SFP Multi Source Agreement (MSA). Sie sind kompatibel mit den Standards Gigabit Ethernet und 10/100/1000BASE-T gemäß IEEE Std 802.3. Für die Link anzeige wird der RX_LOS-Pin des SFP verwendet. Wenn Sie den TX_DISABLE Pin von SFP hochziehen, wird der IC zurück gesetzt.
Merkmale
● Bis zu 1,25 Gb/s bidirektion ale Daten verbindungen
● Hot-steck barer SFP-Fußabdruck
● Geringe Verlust leistung (1,05 W typisch)
● Kompakte RJ-45 Steck verbinder montage
● Voll metall gehäuse, für niedrigere EMI
● RoHS konform und bleifrei
● Einzelnes 3,3 V Netzteil
● 10/100/1000 BASE-T Betrieb in Host-Systemen mit 1000BASE-X Schnitts telle
● 1,25 Gigabit Ethernet über Cat 5 Kabel
● Umgebungs betriebs temperatur: 0 °C bis 70 °C
SFP zum Hosten von Connector Pin Out
Pin | Symbol | Name/Beschreibung | Ref. |
1 | VEET | Sender boden (gemeinsam mit Empfänger boden) | 1 |
2 | TFEHLER | Sender fehler. Nicht unterstützt. | |
3 | TDIS | Sender deaktivieren. Laser leistung deaktiviert auf hoch oder offen. | 2 |
4 | MOD _ DEF (2) | Modul definition 2. Datenleitung für Serial ID. | 3 |
5 | MOD _ DEF (1) | Modul definition 1. Clock Line für Serial ID. | 3 |
6 | MOD _ DEF (0) | Modul Definition 0. Innerhalb des Moduls geerdet. | 3 |
7 | Wählen Sie die Rate | Keine Verbindung erforderlich | |
8 | LOS | Verlust der Signal anzeige. Logik 0 zeigt den normalen Betrieb an. | |
9 | VEER | Empfänger Boden (gemeinsam mit Sender Boden) | 1 |
10 | VEER | Empfänger Boden (gemeinsam mit Sender Boden) | 1 |
11 | VEER | Empfänger Boden (gemeinsam mit Sender Boden) | 1 |
12 | RD- | Empfänger umgekehrte DATA aus. AC gekoppelt | |
13 | RD | Empfänger Nicht invertierte DATA aus. AC gekoppelt | |
14 | VEER | Empfänger Boden (gemeinsam mit Sender Boden) | 1 |
15 | VCCR | Empfänger-Strom versorgung | |
16 | VCCT | Transmitter Strom versorgung | |
17 | VEET | Sender boden (gemeinsam mit Empfänger boden) | 1 |
18 | TD | Sender nicht invertierte Daten in. AC gekoppelt. | |
19 | TD- | Sender umgekehrte Daten in. AC gekoppelt. | |
20 | VEET | Sender boden (gemeinsam mit Empfänger boden) | 1 |
Anmerkungen:
1. Circuit Boden ist mit Fahrgestell boden verbunden
2. PHY deaktiviert auf TDIS> 2,0 V oder offen, aktiviert auf TDIS <0,8 V
3. Sollte mit 4,7 k - 10k Ohm auf Host-Board auf eine Spannung zwischen 2,0 V und 3,6 V hochgezogen werden. MOD _ DEF (0) zieht die Leitung niedrig, um anzuzeigen, dass das Modul anges ch lossen ist.

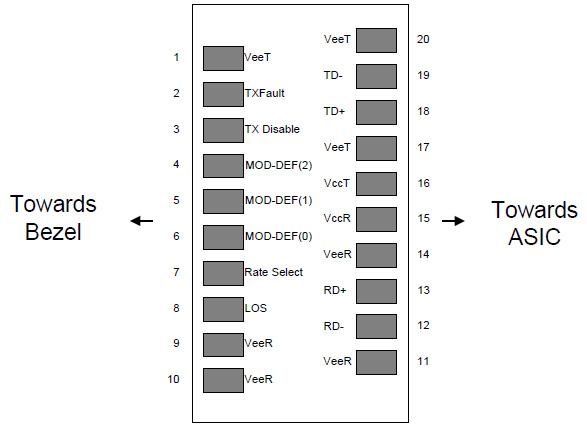

Abbildung 1. Diagramm der Block-Pin-Nummern und-Namen des Host-Board-Steck verbinders
+ 3,3 V Volt elektrische Leistungs schnitts telle
Der SFP-T -AUTO hat einen Eingangs spannungs bereich von 3,3 V +/- 5%. Die maximale Spannung von 4V ist für den Dauerbetrieb nicht zulässig.
+ 3,3 Volt elektrische Leistungs schnitts telle | ||||||
Parameter | Symbol | Min | Typ | Max | Einheit | Hinweise/Bedingungen |
Versorgungs strom | Ist | 320 | 375 | MA | 1,2 W max Leistung über vollen Bereich von Spannung und Temperatur. Siehe Warnhinweis unten | |
Eingangs spannung | Vcc | 3.13 | 3.3 | 3.47 | V | Bezugnahme auf den WN |
Maximale Spannung | Vmax | 4 | V | |||
Überspannung strom | Isurve | 30 | MA | Hot Plug über Steady-State-Strom. Siehe Warnhinweis unten | ||
Vorsicht: Strom verbrauch und Schwall strom sind höher als die angegebenen Werte im SFP MSA
Signale mit niedriger Geschwindigkeit
MOD _ DEF (1) (SCL) und MOD _ DEF (2) (SDA) sind Open-Drain-CMOS-Signale (siehe Abschnitt VII, "Serielles Kommunikation protokoll"). Sowohl MOD _ DEF (1) als auch MOD _ DEF (2) müssen auf host_Vcc gezogen werden
Niedrig geschwindigkeit signale, elektronische Eigenschaften | |||||
Parameter | Symbol | Min | Max | Einheit | Hinweise/Bedingungen |
SFP-Ausgabe NIEDRIG | VOL | 0 | 0,5 | V | 4.7k bis 10k Pull-up zu host_Vcc, Gemessen an der Host-Seite des Steck verbinders |
SFP-Ausgabe HOCH | VOH | Host_Vcc-0,5 | Host_Vcc + 0.3 | V | 4.7k bis 10k Pull-up zu host_Vcc, Gemessen an der Host-Seite des Steck verbinders |
SFP-Eingabe NIEDRIG | VIL | 0 | 0,8 | V | 4.7k bis 10k Pull-up zu Vcc, Gemessen an der SFP-Seite des Steck verbinders |
SFP-Eingabe HOCH | VIH | 2 | Vcc + 0,3 | V | 4.7k bis 10k Pull-up zu Vcc, Gemessen an der SFP-Seite des Steck verbinders |
Elektrische Hoch geschwindigkeit schnitts telle
Alle Hoch geschwindigkeit signale sind intern AC-gekoppelt.
Elektrische Hoch geschwindigkeit schnitts telle, Übertragungs leitung-SFP | ||||||
Parameter | Symbol | Min | Typ | Max | Einheit | Hinweise/Bedingungen |
Leitungs frequenz | FL | 125 | MHz | 5-stufige Codierung gemäß IEEE 802.3 | ||
Tx Ausgangs impedanz | Zout,TX | 100 | Ohm | Differential, für alle Frequenzen zwischen 1MHz und 125MHz | ||
Rx-Eingangs impedanz | Zin,RX | 100 | Ohm | Differential, für alle Frequenzen zwischen 1MHz und 125MHz | ||
Elektrische Hochgeschwindigkeits-Schnitts telle, Host-SFP | ||||||
Parameter | Symbol | Min | Typ | Max | Einheit | Hinweise/Bedingungen |
Einzelne beendete Daten Eingangs schaukel | Vinsing | 250 | 1200 | MV | Single beendet | |
Einzelne beendete Daten Ausgangs schaukel | Voutsing | 350 | 800 | MV | Single beendet | |
Aufstieg/Herbstzeit | Tr, Tf | 175 | Psec | 20%-80% | ||
Tx Eingangs impedanz | Zin | 50 | Ohm | Single beendet | ||
Rx Ausgangs impedanz | Zout | 50 | Ohm | Single beendet | ||
Allgemeine Spezifikationen
Allgemeine | ||||||
Parameter | Symbol | Min | Typ | Max | Einheit | Hinweise/Bedingungen |
Datenrate | BR | 10 | 1000 | Mb/sec | IEEE 802.3 kompatibel. Siehe Anmerkungen 2 bis 4 unten | |
Kabellänge | L | 100 | M | Kategorie 5 UTP. BER | ||
Anmerkungen:
1. Die Takt toleranz beträgt +/- 50 ppm
2. Standard mäßig ist das SFP-T-AUTO-SERDES ein Voll duplex gerät im bevorzugten Modus
3. Automatische Crossover-Erkennung ist aktiviert. Externes Crossover-Kabel ist nicht erforderlich
Umwelt spezifikationen
Umwelt spezifikationen | ||||||
Parameter | Symbol | Min | Typ | Max | Einheit | Hinweise/Bedingungen |
Betriebs temperatur | Top | 0 | 70 | °C | Fall temperatur | |
Lagerte mperatur | Tsto | -40 | 85 | °C | Umgebungs temperatur | |
Serielle Kommunikation protokoll
Alle SFPs unterstützen das im SFP MSA skizzierte serielle 2-Draht-Kommunikationsprotokoll. Diese SFPs verwenden eine MCU, auf die mit der Adresse A0h zugegriffen werden kann.
Serielles Bus-Timing, Anforderungen | ||||||
Parameter | Symbol | Min | Typ | Max | Einheit | Hinweise/Bedingungen |
I 2C Taktrate | 0 | 200.000 | Hz | |||

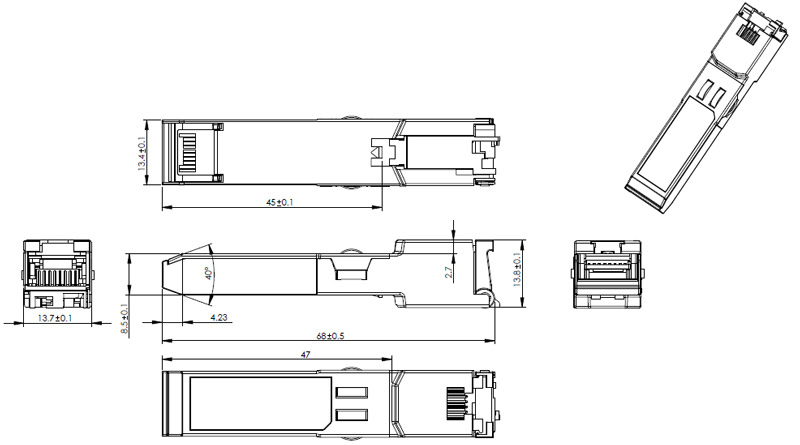

Umriss zeichnung (mm)

| Date | Version | Description | Download | ||
| 2025-03-17 | Datenblatt _ 10 100 1000Base-T, Kupfer SFP Transceiver_LA-OT-GTA-RJ45_V2.Y | ||||
